Pelsan Largo 20W 4000K 60cm IP65 Led Etanj Armatür - 115788

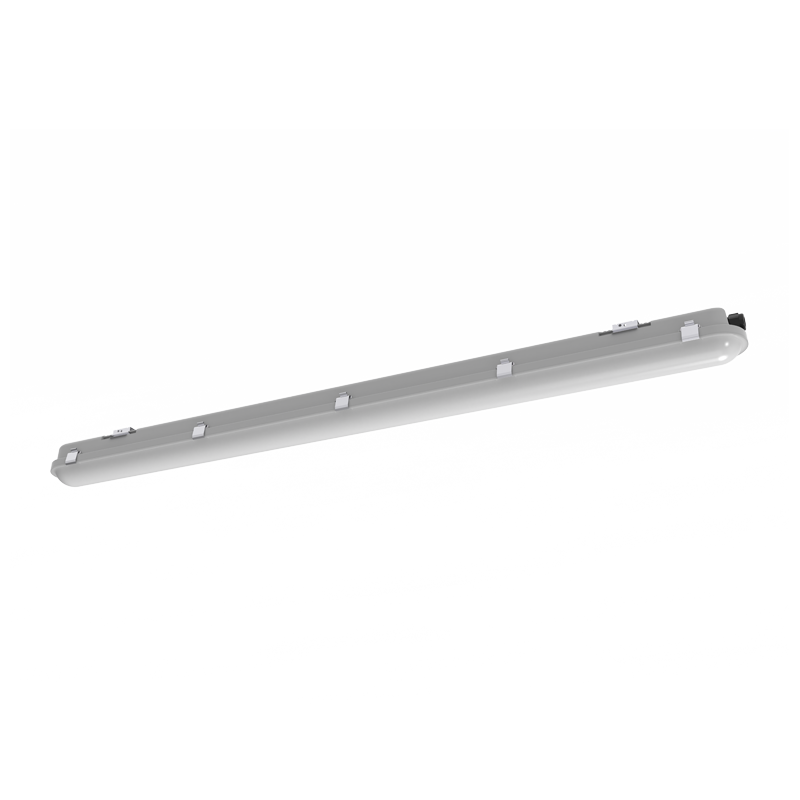

Pelsan Largo 20W 4000K 60cm IP65 Led Etanj Armatür (115788), Pelsan'ın Largo G2 etanj armatür ailesinde 20 W güçte, 4000K gün ışığı veren 60 cm boyunda bir LED etanj armatürdür; polikarbonat gövdesi IP65 ve IK08 sınıfındadır. Pelsan'ın Largo G2 belgesinde bu kodun ayrı satırı bulunmadığı için ışık akısı gibi koda özgü değerleri yazmıyoruz; gövde, koruma ve elektrik değerleri aile belgesinden alınmıştır. Kod seçimi ve montaj adımlarını açıklıyoruz.

Teknik Özellikler

115788 Ürün Kodu ve Largo G2 Varyantları

Pelsan ürün kodları sıralı numaralardır; kodun hanelerinden güç veya renk sıcaklığı okunmaz. Pelsan belgesinde belirtildiği gibi ürün kodları renk sıcaklığına, boyuta ve opsiyona göre değişir: her güç, renk sıcaklığı ve gövde boyu ayrı bir koddur. Bu nedenle sipariş, ürün adındaki değerlere değil koda göre verilir. Pelsan Largo G2 belgesinde kod satırı bulunan varyantlar:

Tablodaki değerler pelsan.com.tr'deki Largo G2 datasheet'inin kod satırlarından alınmıştır. Bağlantı verilmeyen kodların stok durumu Mutel'den sorulur.

Mutel'de ayrıca Largo G2 ailesinde şu kodlar listelenir: 115886 (34 W 4000K), 116246 (40 W 6500K), 116247 (34 W 4000K acil kitli), 116300 (34 W 6500K acil kitli). Bu kodların ayrı satırı bu belgede bulunmadığından değerleri sipariş öncesinde Mutel'den teyit edilir. Tüm etanj seçenekleri LED etanj armatürler kategorisinde yer alır.

115788 için 115787 aynı güç ve gövde boyundaki 6500K koddur; tablodaki 2.640 lm değeri o koda aittir ve 115788 için geçerli kabul edilmemelidir. Aydınlatma hesabı yapılacaksa bu kodun güncel değerini Mutel'den isteyebilirsiniz.

Renk Sıcaklığı, Işık Akısı ve Verim

Pelsan belgesine göre Largo G2 ailesi 3000K, 4000K, 6500K renk sıcaklıklarında üretilir; 115788 kodlu bu ürün adından anlaşıldığı gibi 4000K, yani gün ışığı sürümüdür. Gün ışığı; genel ve ticari alanlarda, gözün uzun süre konforlu kalması istenen çalışma ortamlarında tercih edilir. Görsel algının ve dikkat seviyesinin öne çıktığı depo ve saha uygulamalarında 6500K beyaz ışık seçilir.

Largo G2 belgesinde renk geri verim indeksi 80'in üzerinde, ışık açısı 160° ve fotobiyolojik risk grubu RG1 olarak verilir. Bu kodun ışık akısı ve etkinlik değeri belgede yer almadığından sayfada verilmez.

Renk sıcaklığı seçimini anlatan renk sıcaklığı ve Kelvin rehberi ile depo ve fabrikalarda gereken aydınlık düzeylerini anlatan depo ve fabrika aydınlatması EN 12464 rehberi, armatür sayısını planlarken yol gösterir.

IP65 ve IK08: Etanj Gövde Ne Sağlar?

Etanj armatür; toz, nem ve su sıçramasının olduğu ortamlarda kullanılan kapalı gövdeli armatürdür. EN 60529'a göre IP65 sınıfında ilk hane (6) gövdenin toza karşı tam sızdırmaz olduğunu, ikinci hane (5) her yönden gelen su püskürtmesine karşı korunduğunu gösterir. EN 62262'ye göre IK08 ise gövdenin 5 joule darbe enerjisine dayanacak şekilde test edildiğini ifade eder.

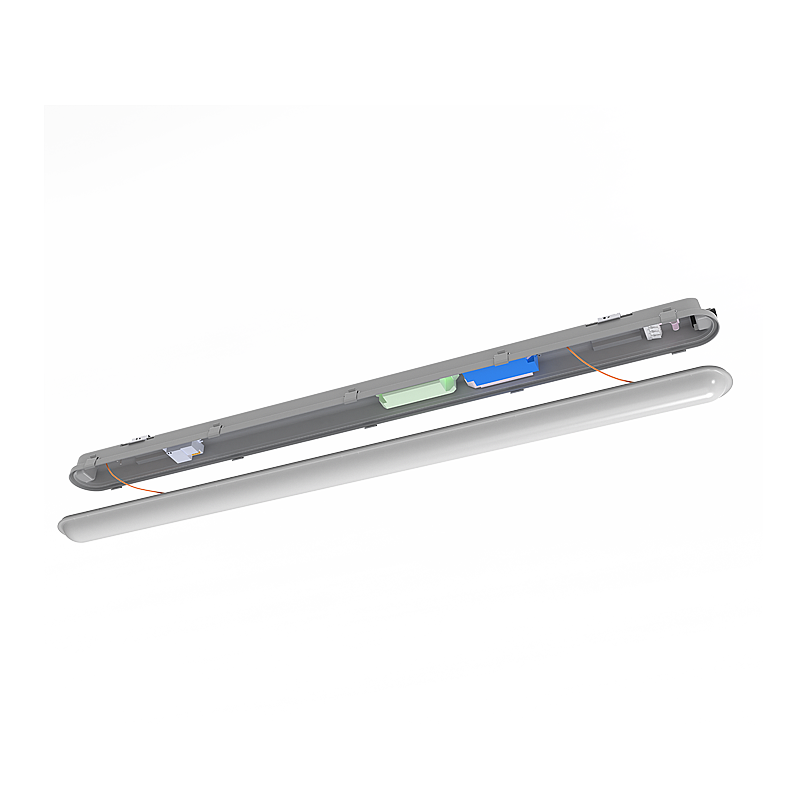

Belgeye göre gövde polikarbonattır, alev koruması 650 °C olarak verilir ve kablo girişi PG11 rakorla yapılır. Ailenin özellikleri arasında paslanmaz çelik mandallar ve askı takımı, kolay değiştirilebilir LED modül ve sürücü ile sahada bakım kolaylığı sayılır.

Polikarbonat ve alüminyum gövdelerin hangi ortamda öne çıktığını anlatan alüminyum ve polikarbonat etanj gövde karşılaştırması ile LED etanj ve T8 tüp etanj karşılaştırması, gövde ve ışık kaynağı seçiminde fikir verir.

Öne Çıkan Özellikler

• 20 W, 60 cm: Ürün adındaki değerler; Largo G2 ailesinin kablo tavası veya sıva üstü montajı.
• IP65 / IK08: Toza karşı sızdırmaz, su püskürtmesine dayanıklı, darbeye dayanımlı polikarbonat gövde.
• Bakım kolaylığı: Kolay değiştirilebilir LED modül ve sürücü; paslanmaz çelik mandallar ve askı takımı (aile özelliği).
• 4000K gün ışığı: CRI >80, 160° ışık açısı, fotobiyolojik risk grubu RG1.
• Verimli elektronik: 220–240 V AC, güç faktörü >0,95, sınıf I.
• Uzun ömür: LED çip ömrü L70 Tc@105 °C >102.000 saat; sürücü ömrü Tc@65 °C >50.000 saat; çalışma sıcaklığı -20 °C ile +45 °C.

Kullanım Alanları

• Depo ve lojistik merkezleri: Raf koridorları ve sevkiyat alanlarında genel aydınlatma
• Fabrika üretim alanları: Toz ve nemin bulunduğu üretim hatları
• Kapalı otoparklar: Nemli ve tozlu ortamda uzun gövdeli etanj aydınlatma
• Teknik hacimler: Kazan dairesi, pompa odası ve depo altı alanlar
• Aynı gövde boyunda hat kurulumu: 60 cm gövdeyle koridor ve raf hattı boyunca sıralı aydınlatma

• Elektriksel koruma sınıfı I'dir; armatürün koruma iletkeni (topraklama) mutlaka bağlanır.
• Çalışma sıcaklığı -20 °C ile +45 °C aralığındadır; daha soğuk dondurucu depolar için ailenin Frozen seçeneği değerlendirilir.
• Patlayıcı ortam (Ex) bölgelerinde kullanılmaz; bu alanlar için Ex-proof sertifikalı etanj armatür seçilir.
• Belgede DALI, 1-10 V, 1 saat ve 3 saat acil kit (Ta 0 °C / 40 °C) ile radar sensör opsiyon olarak işaretlidir; ürün kodu opsiyona göre değiştiğinden opsiyonlu sürüm ayrı kodla sipariş edilir.
• Teknik değerler çalışma koşullarına bağlı olarak ±%7 toleranslıdır.

Patlayıcı ortamlar için uygun seçenekler exproof etanj armatürleri kategorisinde listelenir.

115788 ile Aydınlatma Planı

Bu kodun ışık akısı belgede yer almadığından adet hesabı burada yapılmaz; enerji ve hat planı ise ürün adındaki değerlerden hesaplanabilir. 60 cm gövdeyle 30 metrelik kesintisiz bir hatta yaklaşık 50 armatür sığar. Günde 12 saat tam güçte çalışmada 115788 için tüketim aşağıdaki tabloda verilmiştir.

Montaj ve Devreye Alma

1. Montaj öncesinde besleme hattını enerjisiz hâle getirin ve gerilim olmadığını ölçerek doğrulayın.
2. Armatürü kablo tavasına veya sıva üstü montaj yüzeyine yerleştirin; 60 cm gövde boyunu ve askı noktalarını önceden işaretleyin.
3. Besleme kablosunu PG11 rakordan geçirin ve rakoru sıkarak kablo girişinin sızdırmazlığını sağlayın.
4. Faz, nötr ve koruma iletkenini (topraklama) bağlantı klemenslerine bağlayın; sınıf I armatürde topraklama bağlantısı atlanmaz.
5. Difüzörü paslanmaz çelik mandallarla tam oturacak şekilde kapatın; IP65 koruması kapağın doğru kapanmasına bağlıdır.
6. Enerji verip armatürün yandığını kontrol edin; ortam ölçümünü aydınlatma hesabındaki hedef değerlerle karşılaştırın.
