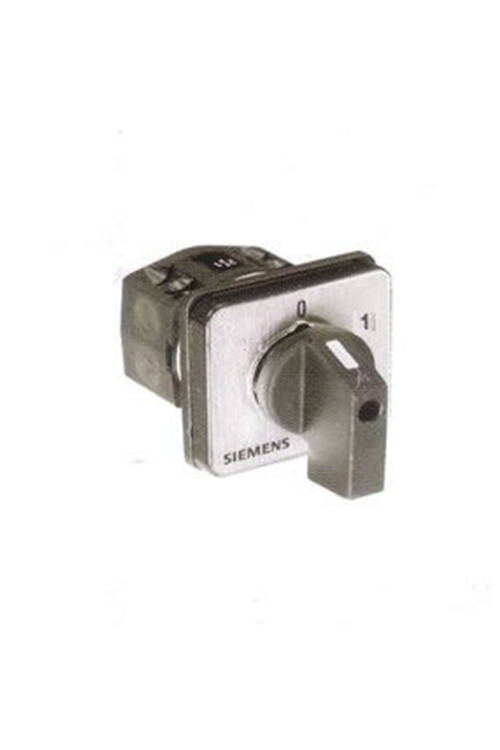

Siemens 0-1 Açma Kapama Trifaze 20A Paket Şalter 3LF0122-4AC00

Siemens 20A Üç Fazlı Paket Şalter 3LF0122-4AC00, Siemens SENTRON 3LF0 serisine ait bir paket şalterdir. 20 A anma akımı ve üç fazlı yapısıyla kumanda ve tesisat devrelerinde el ile aç-kapa görevini üstlenir. Siemens bu kod için veri sayfası yayımlamadığından bilgiler SiePortal ürün kaydından alınmıştır; kullanım alanını ve kardeş modellerle farkı açıklıyoruz.

Teknik Özellikler

3LF0122-4AC00 Kodu Ne Anlatıyor?

Siemens 3LF0 kodları paket şalterin akım kademesini, faz yapısını ve kumanda işlevini taşır. Aynı gövde farklı kontak düzenleriyle sunulduğu için kodun tamamı sipariş sırasında doğrulanır. Sipariş öncesi bu okuma, yanlış parça siparişini daha kâğıt üzerindeyken önler.

Paket Şalter Nerede Kullanılır?

Paket şalterler, kol çevrilerek çalışan mekanik kumanda elemanlarıdır. Elektronik bileşen içermez, besleme gerilimine ihtiyaç duymazlar ve konumları gözle görülür. Kumanda panolarında, makine tesisatında ve küçük tesisat devrelerinde el ile açma-kapama ya da devre seçme görevini üstlenirler.

Bu üründe 20 A anma akımı ve üç fazlı yapı bulunur; işlev olarak devreyi açıp kapatır. Koruma işlevi yoktur; devrenin önünde sigorta veya otomatik sigorta bulunması gerekir.

Aç-Kapa ile Devre Değiştirme Modeli Arasındaki Fark

Mutel'de aynı 20 A kademesinde iki 3LF0 paket şalter listelenir: 3LF0122-4AC00 ve 3LF0122-4BB00. Akım ortaktır; faz yapısı ve kumanda işlevi değişir.

Aç-kapa modeli devreyi yalnızca açıp kapatır. Devre değiştirme modeli ise iki kaynak veya iki yük arasında seçim yapmayı sağlar ve orta konumda her iki tarafı da açık bırakır.

Öne Çıkan Özellikler

• 20 A anma akımı: Üç fazlı devrelerde 20 A'e kadar kumanda.
• İşlev: Aç-kapa kumandası; kol iki konum arasında çalışır.
• Kumanda açısı: 60° kol çevirme açısı.
• Kompakt gövde: Net ağırlık 95 g, ambalaj ölçüleri 52,00 × 76,00 × 52,00 mm.
• Güncel ürün: Siemens kayıtlarında yaşam döngüsü durumu: aktif ürün.
• Sade yapı: Elektronik bileşen içermez; besleme gerilimine ihtiyaç duymadan mekanik olarak çalışır.

Diğer 3LF0 Paket Şalterler

Mutel'de listelenen 3LF0 paket şalterler aşağıdadır; bir kısmı kompakt şalter kategorisinde yer alır.

Devrenin önünde kullanılacak koruma cihazları Siemens otomatik sigorta kategorisinde listelenir.

Kullanım Alanları

• Kumanda panoları: El ile aç-kapa veya devre seçme gereken devreler
• Makine tesisatı: Yardımcı devrelerin ve küçük motorların kumandası
• Tesisat uygulamaları: Aydınlatma ve priz gruplarının pano üzerinden kumandası
• Bakım ayırması: Servis öncesi devrenin el ile ayrılması
• Atölye ekipmanı: Tezgâh ve küçük makinelerin enerji kesme noktası

• Kısa devre ve aşırı yük koruması sağlamaz; devrede ayrıca sigorta veya otomatik sigorta bulunmalıdır.
• Anma akımı 20 A'dir; daha yüksek akımlı hatlarda büyük kademe veya yük kesici seçilir.
• Bu ürün kodu için Siemens ayrıntılı veri sayfası yayımlamamaktadır; ayrıntılı değerler gerekiyorsa Siemens ile teyit edilir.
• Acil durdurma işlevi için tasarlanmamıştır; acil kapatma noktalarında kırmızı/sarı kollu yük kesici kullanılır.

Montaj ve Devreye Alma

1. Panoyu enerjisiz hâle getirin ve gerilim yokluğunu ölçerek doğrulayın.
2. Şalteri pano yüzeyine veya kutusuna sabitleyin; kol ekseninin rahat çevrilebildiğini kontrol edin.
3. Giriş ve çıkış iletkenlerini klemens işaretlerine göre bağlayın.
4. Devrenin önünde sigorta veya otomatik sigorta bulunduğunu doğrulayın.
5. Klemens vidalarını üretici talimatındaki torka göre sıkın.
6. Enerji verdikten sonra kolu her konumda deneyerek devrenin beklenen şekilde açılıp kapandığını doğrulayın.
