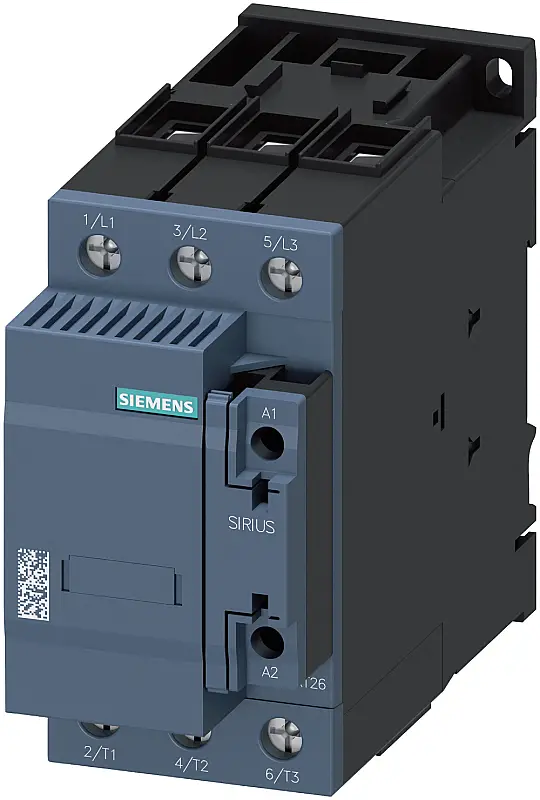

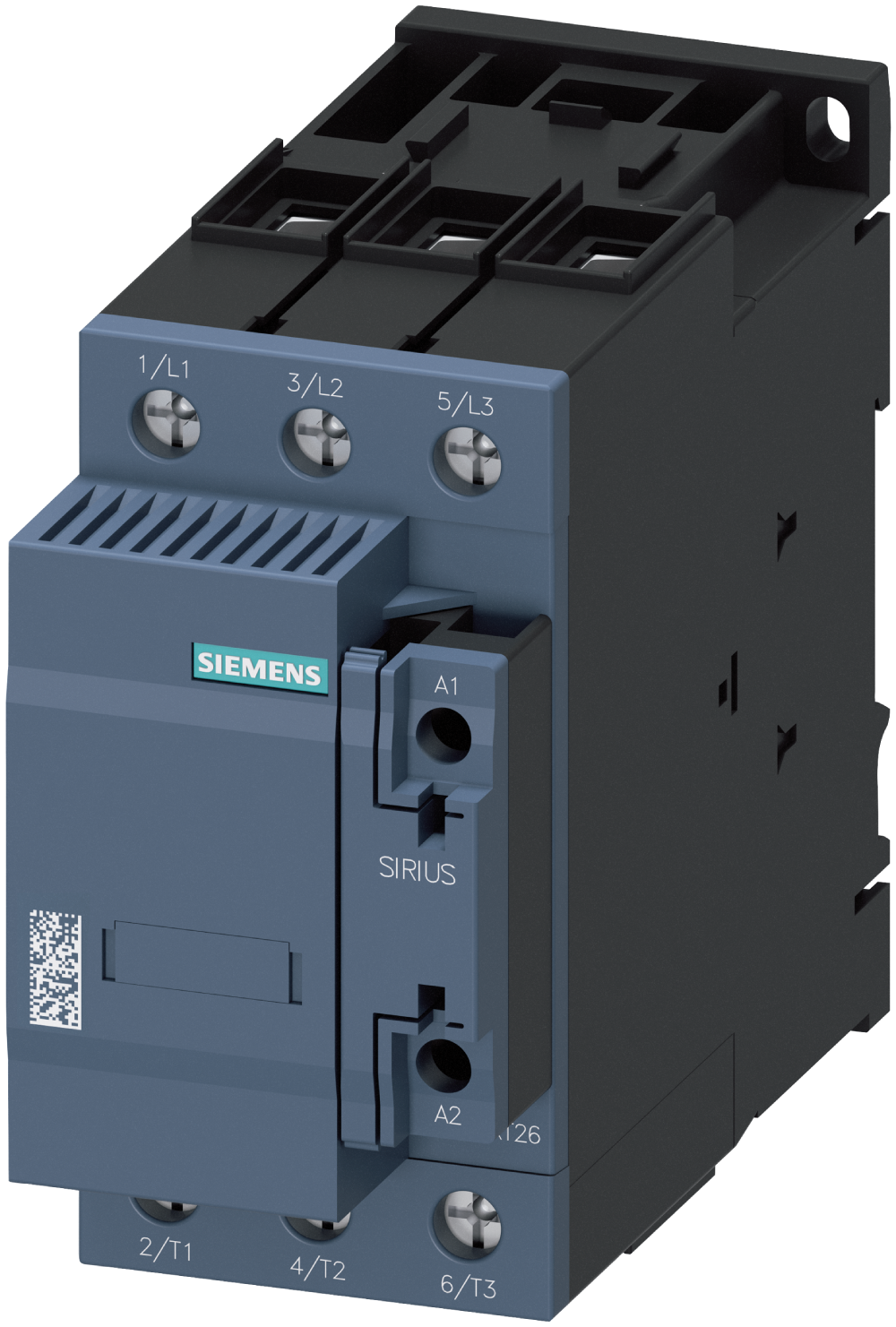

Siemens 17-50k VAR Kondansatör Kontaktör 3RT2636-1AP03

Siemens 50 kvar 230V AC Sirius Kondansatör Kontaktörü 3RT2636-1AP03, SIRIUS 3RT2 serisine ait üç kutuplu bir kondansatör kontaktörüdür. S2 boyunda, AC-6b kategorisinde 400 V'ta 17–50 kvar aralığındaki kondansatör kademelerini anahtarlamak için tasarlanmıştır; 230 V AC, 50 Hz bobinle çalışır ve 1 NO + 1 NC yardımcı kontak taşır. Bu sayfadaki teknik değerler Siemens'in ürün veri sayfasından alınmıştır; kvar seçimi, kademe yapısı ve montaj adımlarını sırayla açıklıyoruz.

Teknik Özellikler

3RT2636-1AP03 Kodu Ne Anlatıyor?

SIRIUS 3RT26 kodları kondansatör kontaktörünün boyunu, kvar kademesini, bağlantı türünü, bobin gerilimini ve yardımcı kontak düzenini taşır. Kademe gücü ile bobin gerilimi aynı kodda birlikte okunur. Sipariş listesi doğrularken bu okuma, yanlış bobin gerilimi veya uyumsuz parça hatasını daha kâğıt üzerindeyken yakalar.

SIRIUS ailesinde boyların hangi akım aralıklarını kapsadığını ve aynı boyda hangi aksesuarların ortak kullanıldığını anlatan Siemens Sirius boy seçim rehberi, pano listesini doğrularken yol gösterir.

AC-6b Kategorisi ve kvar Aralığına Göre Seçim

AC-6b, kondansatör gruplarının anahtarlanmasını tanımlayan kullanım kategorisidir. Kondansatör devreye alınırken kısa süreli yüksek bir kapama akımı oluşur; bu nedenle kademe kontaktörü, değerleri bu yük için verilmiş kondansatör kontaktörlerinden seçilir. Bu üründe veri sayfası 60 °C ortam sıcaklığında 230 V'ta 10–29 kvar; 400 V'ta 17–50 kvar; 500 V'ta 21–63 kvar; 690 V'ta 29–86 kvar değerlerini verir.

Seçimde kademe kondansatörünün şebeke gerilimindeki gücü esas alınır: 400 V şebekede 17–50 kvar aralığındaki kademeler bu kontaktörle anahtarlanır. Veri sayfası AC-6b'de saatte en fazla 100 anahtarlama ve 200.000 işletim çevrimi elektriksel ömür verir; reaktif güç rölesinin anahtarlama aralıkları bu sınırlara göre ayarlanır.

50 kvar ile 75 kvar Kademesi Arasındaki Fark

Aynı seride komşu iki kvar kademesi listelenir: 3RT2636-1AP03 (400 V'ta 17–50 kvar) ve 3RT2637-1AP03 (25–75 kvar). Kademe seçimi, kompanzasyon panosundaki kondansatör gücüne göre yapılır.

Kontaktör, anahtarlayacağı kondansatör kademesinin şebeke gerilimindeki gücüne göre seçilir. İki ürün aynı boydadır; gövde ölçüsü ve montaj aynı kalır, değişen yalnız anahtarlanabilen kvar aralığıdır.

Öne Çıkan Özellikler

• 17–50 kvar, 400 V: AC-6b kategorisinde 60 °C ortam sıcaklığına göre verilmiş kondansatör gücü.
• Geniş gerilim aralığı: 230 V'ta 10–29 kvar; 500 V'ta 21–63 kvar; 690 V'ta 29–86 kvar.
• Bobin: 230 V AC, 50 Hz; çekme 190 VA, tutma 16 VA.
• Yardımcı kontak: 1 NO + 1 NC; kademe durumunun izleme veya kilitleme devresine aktarılmasında kullanılır.
• Ömür: Tipik 3.000.000 mekanik ve 200.000 elektriksel işletim çevrimi; AC-6b'de saatte en fazla 100 anahtarlama.
• Gövde ve montaj: 114 × 65 × 130 mm, 1,005 kg; 35 mm DIN raya tırnakla veya vidayla sabitlenir.

Diğer kvar Kademeleri

SIRIUS 3RT26 kondansatör kontaktörleri Mutel'de farklı boy ve kvar kademelerinde listelenir. Kademe gücü arttıkça boy büyür.

Kademelerde kullanılan kondansatörler Siemens kondansatör kategorisinde listelenir.

Kullanım Alanları

• Kompanzasyon panoları: Reaktif güç rölesiyle kumanda edilen kondansatör kademeleri
• Sanayi tesisleri: Motor yoğun tesislerde güç faktörünün düzeltilmesi
• Ticari binalar: AVM, otel ve ofis binalarının merkezi kompanzasyonu
• Yerel kompanzasyon: Büyük motor veya makine gruplarının yanında kompanzasyon
• Pano yenileme: Eskiyen kademe kontaktörlerinin değiştirilmesi

• Motor anahtarlama için seçilmez; motor devrelerinde güç kontaktörü kullanılır.
• Değerler 60 °C ortam sıcaklığı içindir; kondansatörlerin ürettiği ısı nedeniyle kompanzasyon panosunda havalandırma planlanır.
• AC-6b'de saatte en fazla 100 anahtarlama yapılır; reaktif güç rölesinin anahtarlama aralığı bu sınıra göre ayarlanır.
• Kondansatör şebekeden ayrıldıktan sonra bir süre yüklü kalabilir; bakım öncesi deşarj süresi beklenir ve gerilim yokluğu ölçülür.
• Bobin 230 V AC, 50 Hz içindir; reaktif güç rölesinin kademe çıkış gerilimiyle uyumu kontrol edilir.

Montaj ve Devreye Alma

1. Panoyu enerjisiz hâle getirin ve gerilim yokluğunu ölçerek doğrulayın.
2. Cihazı 35 mm DIN raya oturtun veya montaj plakasına vidalayın; 114 × 65 × 130 mm gövde için kablo ve havalandırma boşluğu bırakın.
3. Kademe besleme hattını kontaktörün giriş klemenslerine, kondansatör uçlarını çıkış klemenslerine bağlayın.
4. Bobini A1 ve A2 uçlarından reaktif güç rölesinin ilgili kademe çıkışı üzerinden besleyin.
5. Yardımcı kontağı kumanda şemasına göre bağlayın; mühürleme için NO, kilitleme için NC kontak kullanılır.
6. Klemens vidalarını üretici montaj talimatındaki torka göre sıkın; enerji verip bobinin çektiğini ve bıraktığını kontrol edin.
