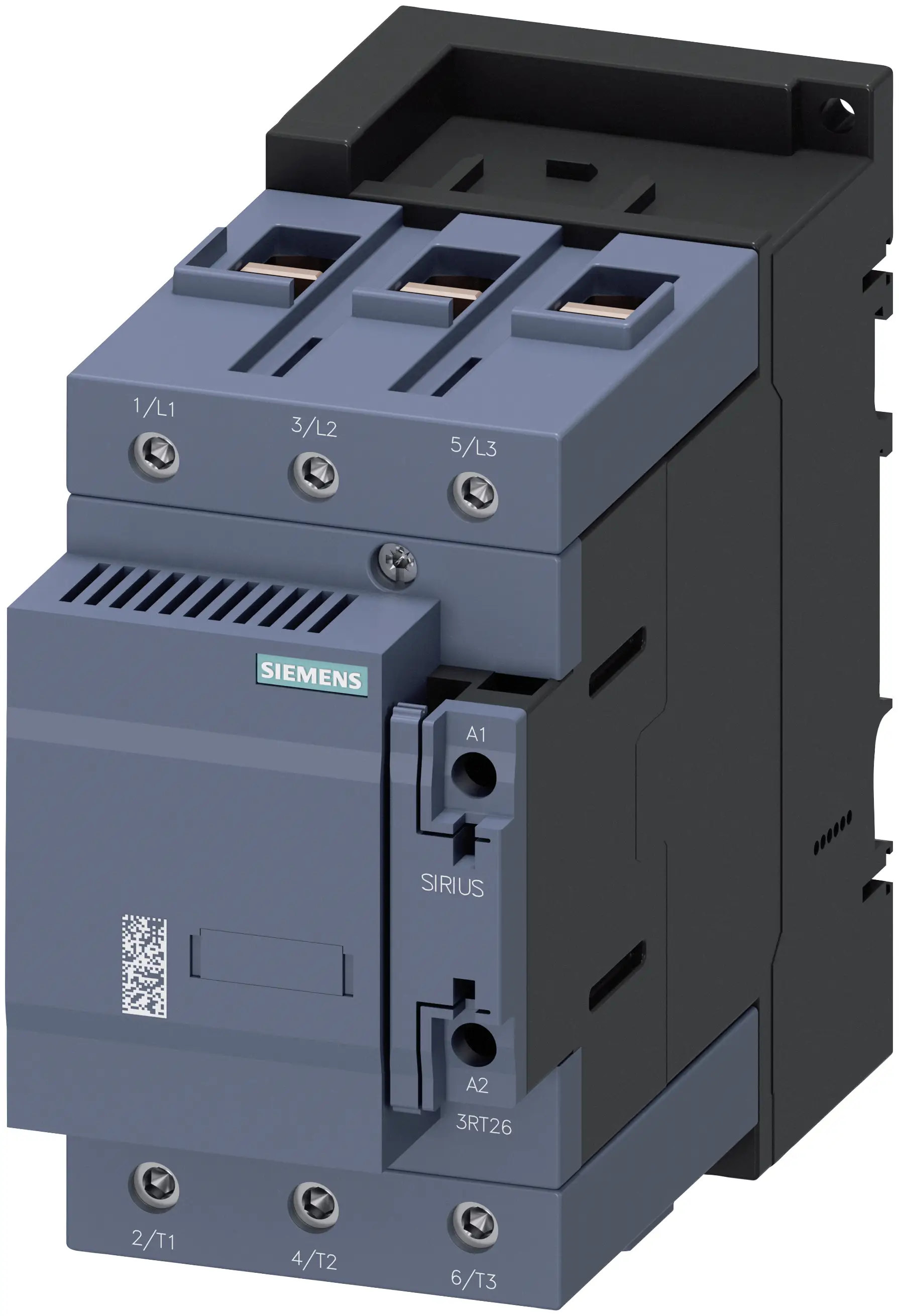

Siemens 33-100k Var Kondansatör Kontaktör 3RT2646-1AP03

Siemens 100 kvar 230V AC Sirius Kondansatör Kontaktörü 3RT2646-1AP03, SIRIUS 3RT2 serisine ait üç kutuplu bir kondansatör kontaktörüdür. S3 boyunda, AC-6b kategorisinde 400 V'ta 33–100 kvar aralığındaki kondansatör kademelerini anahtarlamak için tasarlanmıştır; 230 V AC, 50 Hz bobinle çalışır ve 1 NO + 1 NC yardımcı kontak taşır. Bu sayfadaki teknik değerler Siemens'in ürün veri sayfasından alınmıştır; kvar seçimi, kademe yapısı ve montaj adımlarını sırayla açıklıyoruz.

Teknik Özellikler

3RT2646-1AP03 Kodu Ne Anlatıyor?

SIRIUS 3RT26 kodları kondansatör kontaktörünün boyunu, kvar kademesini, bağlantı türünü, bobin gerilimini ve yardımcı kontak düzenini taşır. Kademe gücü ile bobin gerilimi aynı kodda birlikte okunur. Sipariş listesi doğrularken bu okuma, yanlış bobin gerilimi veya uyumsuz parça hatasını daha kâğıt üzerindeyken yakalar.

SIRIUS ailesinde boyların hangi akım aralıklarını kapsadığını ve aynı boyda hangi aksesuarların ortak kullanıldığını anlatan Siemens Sirius boy seçim rehberi, pano listesini doğrularken yol gösterir.

AC-6b Kategorisi ve kvar Aralığına Göre Seçim

AC-6b, kondansatör gruplarının anahtarlanmasını tanımlayan kullanım kategorisidir. Kondansatör devreye alınırken kısa süreli yüksek bir kapama akımı oluşur; bu nedenle kademe kontaktörü, değerleri bu yük için verilmiş kondansatör kontaktörlerinden seçilir. Bu üründe veri sayfası 60 °C ortam sıcaklığında 230 V'ta 19–57 kvar; 400 V'ta 33–100 kvar; 500 V'ta 41–125 kvar; 690 V'ta 57–172 kvar değerlerini verir.

Seçimde kademe kondansatörünün şebeke gerilimindeki gücü esas alınır: 400 V şebekede 33–100 kvar aralığındaki kademeler bu kontaktörle anahtarlanır. Veri sayfası AC-6b'de saatte en fazla 80 anahtarlama ve 120.000 işletim çevrimi elektriksel ömür verir; reaktif güç rölesinin anahtarlama aralıkları bu sınırlara göre ayarlanır.

100 kvar ile 75 kvar Kademesi Arasındaki Fark

Aynı seride komşu iki kvar kademesi listelenir: 3RT2646-1AP03 (400 V'ta 33–100 kvar) ve 3RT2637-1AP03 (25–75 kvar). Kademe seçimi, kompanzasyon panosundaki kondansatör gücüne göre yapılır.

Kontaktör, anahtarlayacağı kondansatör kademesinin şebeke gerilimindeki gücüne göre seçilir. İki ürün farklı boylardadır; pano yerleşimi ve havalandırma bu boy farkına göre planlanır.

Öne Çıkan Özellikler

• 33–100 kvar, 400 V: AC-6b kategorisinde 60 °C ortam sıcaklığına göre verilmiş kondansatör gücü.
• Geniş gerilim aralığı: 230 V'ta 19–57 kvar; 500 V'ta 41–125 kvar; 690 V'ta 57–172 kvar.
• Bobin: 230 V AC, 50 Hz; çekme 296 VA, tutma 19 VA.
• Yardımcı kontak: 1 NO + 1 NC; kademe durumunun izleme veya kilitleme devresine aktarılmasında kullanılır.
• Ömür: Tipik 3.000.000 mekanik ve 120.000 elektriksel işletim çevrimi; AC-6b'de saatte en fazla 80 anahtarlama.
• Gövde ve montaj: 140 × 80 × 152 mm, 1,705 kg; 35 mm DIN raya tırnakla veya vidayla sabitlenir.

Diğer kvar Kademeleri

SIRIUS 3RT26 kondansatör kontaktörleri Mutel'de farklı boy ve kvar kademelerinde listelenir. Kademe gücü arttıkça boy büyür.

Kademelerde kullanılan kondansatörler Siemens kondansatör kategorisinde listelenir.

Kullanım Alanları

• Kompanzasyon panoları: Reaktif güç rölesiyle kumanda edilen kondansatör kademeleri
• Sanayi tesisleri: Motor yoğun tesislerde güç faktörünün düzeltilmesi
• Ticari binalar: AVM, otel ve ofis binalarının merkezi kompanzasyonu
• Yerel kompanzasyon: Büyük motor veya makine gruplarının yanında kompanzasyon
• Pano yenileme: Eskiyen kademe kontaktörlerinin değiştirilmesi

• Motor anahtarlama için seçilmez; motor devrelerinde güç kontaktörü kullanılır.
• Değerler 60 °C ortam sıcaklığı içindir; kondansatörlerin ürettiği ısı nedeniyle kompanzasyon panosunda havalandırma planlanır.
• AC-6b'de saatte en fazla 80 anahtarlama yapılır; reaktif güç rölesinin anahtarlama aralığı bu sınıra göre ayarlanır.
• Kondansatör şebekeden ayrıldıktan sonra bir süre yüklü kalabilir; bakım öncesi deşarj süresi beklenir ve gerilim yokluğu ölçülür.
• Bobin 230 V AC, 50 Hz içindir; reaktif güç rölesinin kademe çıkış gerilimiyle uyumu kontrol edilir.

Montaj ve Devreye Alma

1. Panoyu enerjisiz hâle getirin ve gerilim yokluğunu ölçerek doğrulayın.
2. Cihazı 35 mm DIN raya oturtun veya montaj plakasına vidalayın; 140 × 80 × 152 mm gövde için kablo ve havalandırma boşluğu bırakın.
3. Kademe besleme hattını kontaktörün giriş klemenslerine, kondansatör uçlarını çıkış klemenslerine bağlayın.
4. Bobini A1 ve A2 uçlarından reaktif güç rölesinin ilgili kademe çıkışı üzerinden besleyin.
5. Yardımcı kontağı kumanda şemasına göre bağlayın; mühürleme için NO, kilitleme için NC kontak kullanılır.
6. Klemens vidalarını üretici montaj talimatındaki torka göre sıkın; enerji verip bobinin çektiğini ve bıraktığını kontrol edin.
