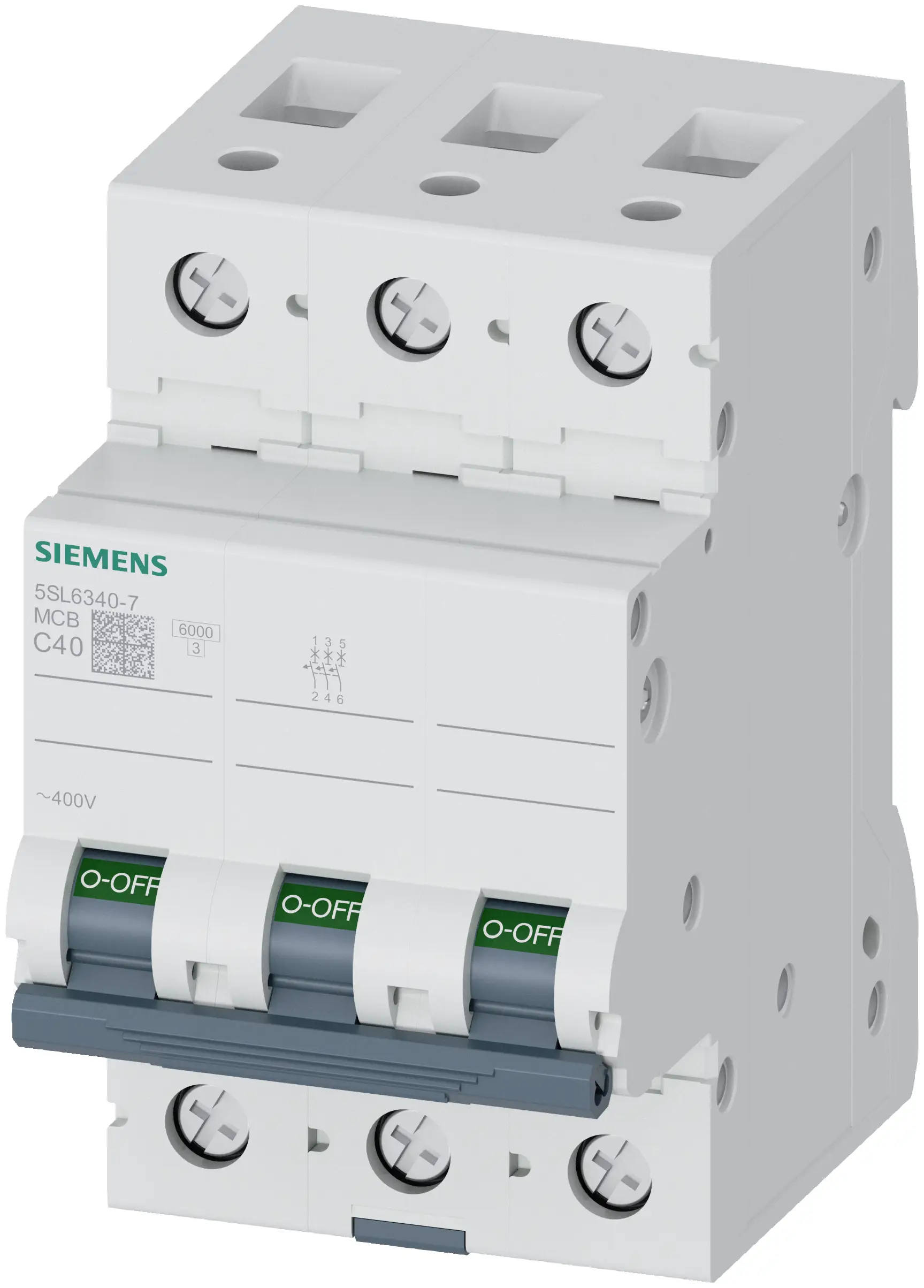

Siemens 40A C Tipi 3Faz 6Ka Otomatik Sigorta 5SL6340-7

Siemens 40A C Tipi 3Faz 6Ka Otomatik Sigorta 5SL6340-7, SENTRON 5SL6 serisine ait üç kutuplu bir minyatür devre kesicidir. 40 A anma akımı, C açma eğrisi ve EN 60898'e göre 6 kA kesme kapasitesiyle üç fazlı alt pano beslemelerini, kolon hatlarını ve yüksek güçlü motor gruplarını aşırı yük ile kısa devreye karşı korur. Bu sayfadaki teknik değerler Siemens'in ürün veri sayfasından alınmıştır; kod okuma, eğri seçimi ve Mutel'de listelenen klasik sürümle farkı sırayla açıklıyoruz.

Teknik Özellikler

5SL6340-7 Kodu Ne Anlatıyor?

Siemens 5SL kodları ürünün temel özelliklerini hane hane taşır. Kodu okuyabilen bir satın almacı, etiketi görmeden kesme sınıfını, kutup düzenini, anma akımını ve açma eğrisini bilir. Sipariş listesi doğrularken bu okuma her satırda birkaç saniye kazandırır.

Aynı akım kademesinin tek kutuplu karşılığı 5SL6140-7 kodunu taşır. Kod okuma yöntemini örneklerle anlatan Siemens otomatik sigorta seçim rehberi, karışık bir sipariş listesini doğrularken yol gösterir.

C Eğrisi: Hangi Yükler İçin Doğru Seçim?

Açma eğrisi, sigortanın kısa devre anında hangi akım seviyesinde gecikmesiz açacağını belirler. EN 60898-1'e göre C eğrili bir sigorta, anma akımının 5 ile 10 katı arasındaki akımda anında açar. 40 A için bu eşik 200 ile 400 A arasına denk gelir.

Yüksek eşik, devreye girerken kısa süreli yüksek akım çeken yüklerde gereksiz açmayı önler: motorlar, kompresörler, trafo primerleri ve çok sayıda LED sürücü içeren aydınlatma grupları. Alt pano ve kolon hatlarında yüklerin toplam kalkış akımı bilinemediği için C eğrisi güvenli tarafta kalır.

Standart Sürüm ile Klasik 5SL6340-7YA Arasındaki Fark

Mutel'de aynı akım ve eğride iki Siemens kodu listelenir: standart 5SL6340-7 ve klasik 5SL6340-7YA. İkisi de üç kutuplu, 40 A, C eğrili ve 6 kA sınıfındadır. Aşağıdaki tablo iki veri sayfasındaki farklı satırları yan yana gösterir.

Standart sürüm; temas korumalı klemens, takılabilir ilave tertibat desteği ve IEC 60947-2'ye göre de belgelenmiş kesme kapasitesiyle sanayi ve ticari panolar için tam donanımlı seçenektir. Ek modül planlanmayan temel koruma ihtiyaçlarında klasik 5SL6340-7YA ekonomik alternatif olarak değerlendirilir.

Öne Çıkan Özellikler

• 6 kA kesme kapasitesi: Konut ve ticari dağıtım panolarındaki kısa devre akımlarını EN 60898 sınırları içinde keser; IEC 60947-2'ye göre de 6 kA.
• C eğrisi: Anma akımının 5 ile 10 katında (200 – 400 A) ani açma; kalkış akımlı motor ve cihaz devrelerinde gereksiz açmayı önler.
• Geniş kesit aralığı: 0,75 mm² ile 25 mm² arasındaki iletkenler aynı klemense bağlanır.
• 3 modül gövde: 54 mm genişlik ile pano rayında standart yerleşim; montaj konumu serbest.
• Temas korumalı klemens: Bağlı iletkenlerle IP20; pano içinde istemsiz temasa karşı koruma.
• Halojensiz ve silikonsuz malzeme: Yanma durumunda korozif gaz oluşumunu azaltan, hassas ortamlara uygun gövde.
• Mühürlenebilir: Sayaç panosu ve ortak alan uygulamalarında yetkisiz müdahaleye karşı mühür imkânı.

Aynı Seride Diğer Akım Kademeleri

5SL6 üç kutuplu C eğrili seri Mutel'de 2 A'dan 63 A'ya kadar 11 kademede listelenir. Tüm kademeler aynı 6 kA sınıfında ve aynı gövde ölçüsündedir; yalnızca anma akımı değişir. Kodun tire öncesi son iki hanesi doğrudan akımı verir.

Kesme kapasitesi 10 kA gereken sanayi panoları için 5SL4 serisi ve 80 A üzeri kademeler için 5SP4 serisi Siemens otomatik sigorta kategorisinde listelenir.

Kullanım Alanları

• Alt pano beslemeleri: Kat ve bölüm panolarının üç fazlı ana girişleri
• Kolon hatları: Daire ve dükkân gruplarının üç fazlı kolon koruması
• Motor grupları: Yüksek güçlü pompa, fan ve kompresör devreleri
• Endüstriyel makineler: Makine panolarının ana besleme girişi
• Ticari binalar: Otel, okul ve AVM alt dağıtımları

• Uzun ve ince kesitli hat sonlarında kısa devre akımı C eğrisinin ani açma eşiğinin altında kalabilir; hat empedansı proje aşamasında kontrol edilir.
• Kısa devre akımının 6 kA'yı aşabileceği trafoya yakın sanayi panolarında 10 kA sınıfı 5SL4 serisi gerekir.
• Ortam sıcaklığı 45 °C'yi aşan pano içlerinde veri sayfasındaki çalışma aralığının dışına çıkılır.
• Bu ürün yalnızca faz iletkenlerini anahtarlar; nötrün de kesilmesi gereken devrelerde nötr kutuplu (3P+N) modeller planlanır.
• Toprak kaçağına karşı koruma sağlamaz; can güvenliği için Siemens kaçak akım koruma ürünleriyle birlikte planlanır.

Montaj ve Devreye Alma

1. Panoyu enerjisiz hâle getirin ve gerilim yokluğunu ölçerek doğrulayın.
2. Sigortayı pano rayına oturtun; 3 modül (54 mm) genişlik için rayda yer ayırın, montaj konumu serbesttir.
3. İletken kesitinin 0,75 ile 25 mm² aralığında olduğunu, ince telli iletkenlerde yüksük kullanıldığını kontrol edin.
4. Klemens vidalarını 2,5 ile 3 N·m tork aralığında sıkın; gevşek bağlantı ısınmanın en yaygın sebebidir.
5. Korunan devrenin etiketini pano şemasına işleyin; mühürleme gerekiyorsa bu aşamada uygulayın.
6. Enerji verdikten sonra sigortayı elle açıp kapatarak mekanik çalışmayı doğrulayın.

Proje ve toptan alımlar için eticaret@mutel.com.tr adresine yazabilirsiniz. 10 yıllık Pelsan aydınlatma bayiisi Mutel Elektrik, Siemens şalt grubunda Karaköy, Çerkezköy OSB ve Hadımköy şubelerinden tedarik desteği verir.
