Siemens 4A C Tipi 3Faz 6kA Otomatik Sigorta 5SL6304-7
İndirim
Stok Sorunuz
Gelince Haber Ver
Garantili Ürün

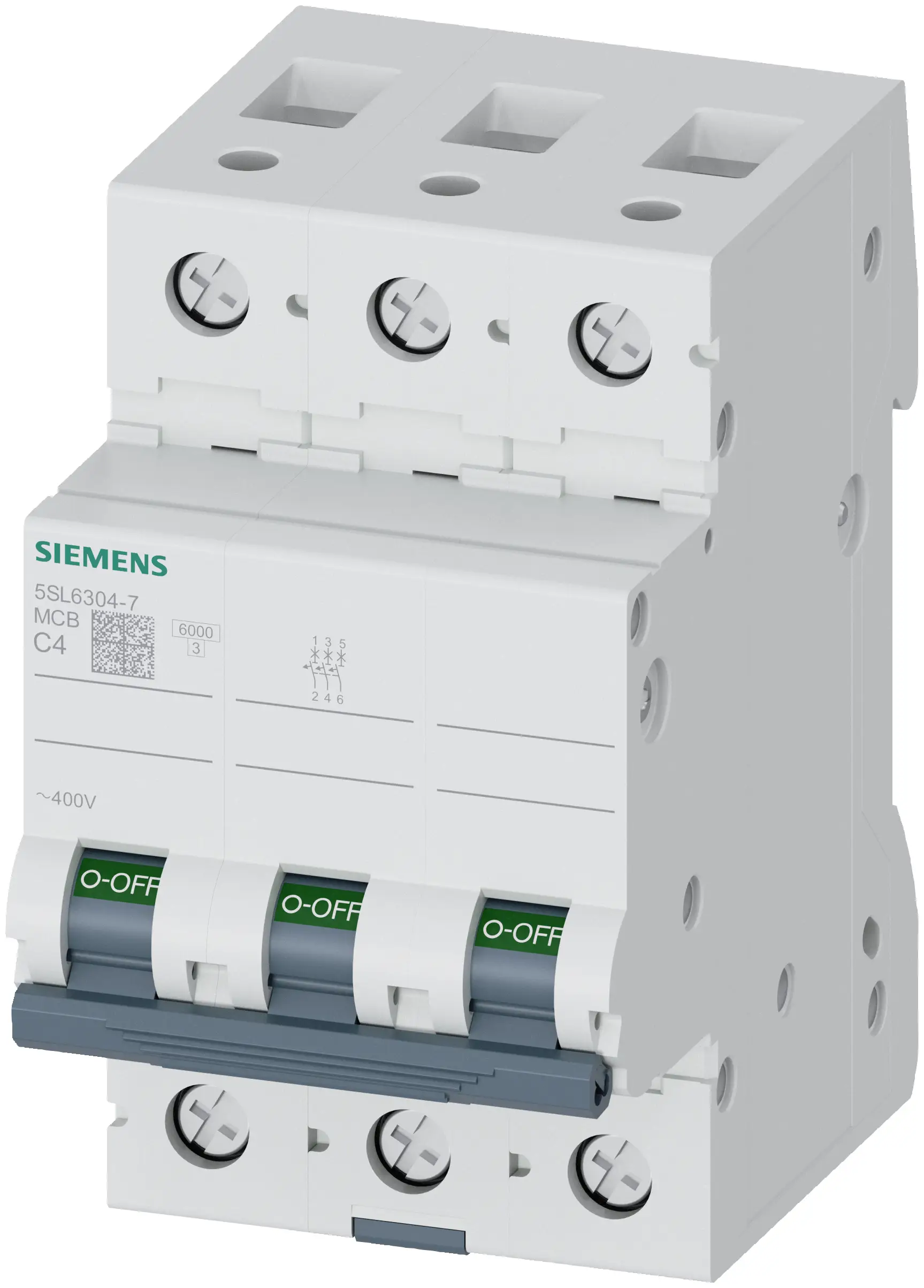

Siemens 4A C Tipi 3Faz 6kA Otomatik Sigorta 5SL6304-7, SENTRON 5SL6 serisine ait üç kutuplu bir minyatür devre kesicidir. 4 A anma akımı, C açma eğrisi ve EN 60898'e göre 6 kA kesme kapasitesiyle üç fazlı kumanda ve ölçüm devrelerini, küçük trafo ve güç kaynağı beslemelerini aşırı yük ile kısa devreye karşı korur. Bu sayfadaki teknik değerler Siemens'in ürün veri sayfasından alınmıştır; kod okuma, eğri seçimi ve kutup düzeninin devreye etkisini sırayla açıklıyoruz.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün adı | Siemens 4A C Tipi 3Faz 6kA Otomatik Sigorta |
| Sipariş kodu | 5SL6304-7 |
| Mutel stok kodu | 2366 |
| Marka / seri | Siemens SENTRON 5SL6 |
| Ürün tanımı | Minyatür devre kesici (otomatik sigorta) |
| Kutup düzeni | 3 (3P) |
| Anma akımı | 4 A (30 °C'de) |
| Yüksek sıcaklıkta anma akımı | 40 °C'de 3,81 A; 55 °C'de 3,5 A |
| Açma eğrisi | C |
| Kesme kapasitesi | 6 kA (EN 60898); 6 kA (IEC 60947-2) |
| Enerji sınırlama sınıfı | 3 |
| Besleme gerilimi | 400 V AC, 50/60 Hz |
| İzolasyon gerilimi (Ui) | 440 V çok fazlı işletimde |
| DC kullanım | Kutup başına en fazla 62,5 V DC; AC ve DC karma kullanım yok |
| Aşırı gerilim kategorisi | 3 |
| Kirlilik derecesi | 2 |
| Güç kaybı | Kutup başına 0,7 W (anma akımında) |
| Mekanik ömür | Tipik 10.000 işletim çevrimi |
| Koruma derecesi | IP20, iletkenler bağlı hâlde |
| Bağlanabilir iletken kesiti | 0,75 – 25 mm² (tek telli, çok telli ve yüksüklü ince telli) |
| Sıkma torku | 2,5 – 3 N·m |
| Boyutlar (Y × G × D) | 90 × 54 × 76 mm; montaj derinliği 70 mm |
| Modül genişliği | 3 modül (54 mm) |
| Montaj konumu | İsteğe bağlı |
| Çalışma sıcaklığı | -25 °C ile +45 °C arası |
| Malzeme özellikleri | Halojensiz, silikonsuz, mühürlenebilir |
| Nötr kesme | Hayır |
| Temas koruması | Evet |
| Takılabilir aksesuar | Evet |
| Kullanım uygunluğu | Mesken ve altyapı |
| Veri kaynağı | Siemens ürün veri sayfası, son değişiklik 10.10.2025 |
5SL6304-7 Kodu Ne Anlatıyor?
Siemens 5SL kodları ürünün temel özelliklerini hane hane taşır. Kodu okuyabilen bir satın almacı, etiketi görmeden kesme sınıfını, kutup düzenini, anma akımını ve açma eğrisini bilir. Sipariş listesi doğrularken bu okuma her satırda birkaç saniye kazandırır.
| Kod Parçası | Anlamı | Bu Üründe |
|---|---|---|
| 5SL6 | Seri ve kesme kapasitesi sınıfı | 6 kA sınıfı SENTRON 5SL6 |
| 3 | Kutup düzeni | 3 kutup |
| 04 | Anma akımı | 4 A |
| -7 | Açma eğrisi | C eğrisi |
Aynı akım kademesinin tek kutuplu karşılığı 5SL6104-7 kodunu taşır. Kod okuma yöntemini örneklerle anlatan Siemens otomatik sigorta seçim rehberi, karışık bir sipariş listesini doğrularken yol gösterir.
C Eğrisi: Hangi Yükler İçin Doğru Seçim?
Açma eğrisi, sigortanın kısa devre anında hangi akım seviyesinde gecikmesiz açacağını belirler. EN 60898-1'e göre C eğrili bir sigorta, anma akımının 5 ile 10 katı arasındaki akımda anında açar. 4 A için bu eşik 20 ile 40 A arasına denk gelir.
Yüksek eşik, devreye girerken kısa süreli yüksek akım çeken yüklerde gereksiz açmayı önler: motorlar, kompresörler, trafo primerleri ve çok sayıda LED sürücü içeren aydınlatma grupları. Kumanda trafosu ve anahtarlamalı güç kaynağı beslemelerinde açılış akımı anma akımının katlarına çıkabildiği için düşük kademelerde C eğrisi standart tercih olur.
İpucu: Kalkış akımı olmayan aydınlatma ve priz hatlarında B eğrili kademeler daha hassas koruma verir; B eğrili modeller kategoride ayrıca listelenir.
3P Düzeni ile 1P Düzenli 5SL6104-7 Arasındaki Fark
Aynı seri, akım ve eğride farklı kutup düzenleri listelenir. 5SL6304-7 üç kutuplu, 5SL6104-7 ise tek kutuplu bir sigortadır. Kutup düzeni, hangi iletkenlerin birlikte kesileceğini ve rayda kaplanan genişliği belirler.
| Özellik | 5SL6304-7 (3P) | 5SL6104-7 (1P) |
|---|---|---|
| Ürün kodu | 5SL6304-7 | 5SL6104-7 |
| Kutup düzeni | 3P | 1P |
| Anma akımı | 4 A | 4 A |
| Açma eğrisi | C | C |
| Kesme kapasitesi, EN 60898 | 6 kA | 6 kA |
| Kesme kapasitesi, IEC 60947-2 | 6 kA | 6 kA |
| Temas koruması | Evet | Evet |
| Takılabilir aksesuar | Evet | Evet |
| Birlikte anahtarlanan nötr | Hayır | Hayır |
| İzolasyon gerilimi (Ui) | 440 V | 440 V |
| IP koruma türü | IP20, iletkenler bağlı hâlde | IP20, iletkenler bağlı hâlde |
| Modül genişliği | 54 mm | 18 mm |
| Boyutlar (Y × G × D) | 90 × 54 × 76 mm | 90 × 18 × 76 mm |
Üç kutuplu sigorta üç faz iletkenini birlikte keser; nötr gerektirmeyen motor ve ısıtıcı devrelerinde standart seçimdir. Tek kutuplu sigorta yalnızca faz iletkenini keser ve tek modül yer kaplar; tek fazlı hatlarda standart seçimdir.
Öne Çıkan Özellikler
- 6 kA kesme kapasitesi: Konut ve ticari dağıtım panolarındaki kısa devre akımlarını EN 60898 sınırları içinde keser; IEC 60947-2'ye göre de 6 kA.
- C eğrisi: Anma akımının 5 ile 10 katında (20 – 40 A) ani açma; kalkış akımlı motor ve cihaz devrelerinde gereksiz açmayı önler.
- Geniş kesit aralığı: 0,75 mm² ile 25 mm² arasındaki iletkenler aynı klemense bağlanır.
- 3 modül gövde: 54 mm genişlik ile pano rayında standart yerleşim; montaj konumu serbest.
- Temas korumalı klemens: Bağlı iletkenlerle IP20; pano içinde istemsiz temasa karşı koruma.
- Halojensiz ve silikonsuz malzeme: Yanma durumunda korozif gaz oluşumunu azaltan, hassas ortamlara uygun gövde.
- Mühürlenebilir: Sayaç panosu ve ortak alan uygulamalarında yetkisiz müdahaleye karşı mühür imkânı.
Aynı Seride Diğer Akım Kademeleri
5SL6 üç kutuplu C eğrili seri Mutel'de 2 A'dan 63 A'ya kadar 11 kademede listelenir. Tüm kademeler aynı 6 kA sınıfında ve aynı gövde ölçüsündedir; yalnızca anma akımı değişir. Kodun tire öncesi son iki hanesi doğrudan akımı verir.
| Ürün Kodu | Anma Akımı | Eğri | Kutup | Kesme Kapasitesi |
|---|---|---|---|---|
| 5SL6302-7 | 2 A | C | 3P | 6 kA |
| 5SL6304-7 | 4 A (bu ürün) | C | 3P | 6 kA |
| 5SL6306-7 | 6 A | C | 3P | 6 kA |
| 5SL6310-7 | 10 A | C | 3P | 6 kA |
| 5SL6316-7 | 16 A | C | 3P | 6 kA |
| 5SL6320-7 | 20 A | C | 3P | 6 kA |
| 5SL6325-7 | 25 A | C | 3P | 6 kA |
| 5SL6332-7 | 32 A | C | 3P | 6 kA |
| 5SL6340-7 | 40 A | C | 3P | 6 kA |
| 5SL6350-7 | 50 A | C | 3P | 6 kA |
| 5SL6363-7 | 63 A | C | 3P | 6 kA |
Kesme kapasitesi 10 kA gereken sanayi panoları için 5SL4 serisi ve 80 A üzeri kademeler için 5SP4 serisi Siemens otomatik sigorta kategorisinde listelenir.
Kullanım Alanları
- Kumanda panoları: Üç fazlı beslenen küçük trafo, güç kaynağı ve ölçüm devreleri
- Otomasyon dolapları: PLC, sürücü yardımcı beslemeleri ve sinyal hatları
- Laboratuvar ve test panoları: Düşük akımlı üç fazlı deney devreleri
- Bina otomasyonu: Üç fazlı kontrol ve izleme ekipmanı beslemeleri
- Makine panoları: Küçük yardımcı devreler ve fan grupları
- Uzun ve ince kesitli hat sonlarında kısa devre akımı C eğrisinin ani açma eşiğinin altında kalabilir; hat empedansı proje aşamasında kontrol edilir.
- Kısa devre akımının 6 kA'yı aşabileceği trafoya yakın sanayi panolarında 10 kA sınıfı 5SL4 serisi gerekir.
- Ortam sıcaklığı 45 °C'yi aşan pano içlerinde veri sayfasındaki çalışma aralığının dışına çıkılır.
- Bu ürün yalnızca faz iletkenlerini anahtarlar; nötrün de kesilmesi gereken devrelerde nötr kutuplu (3P+N) modeller planlanır.
- Toprak kaçağına karşı koruma sağlamaz; can güvenliği için Siemens kaçak akım koruma ürünleriyle birlikte planlanır.
Montaj ve Devreye Alma
- Panoyu enerjisiz hâle getirin ve gerilim yokluğunu ölçerek doğrulayın.
- Sigortayı pano rayına oturtun; 3 modül (54 mm) genişlik için rayda yer ayırın, montaj konumu serbesttir.
- İletken kesitinin 0,75 ile 25 mm² aralığında olduğunu, ince telli iletkenlerde yüksük kullanıldığını kontrol edin.
- Klemens vidalarını 2,5 ile 3 N·m tork aralığında sıkın; gevşek bağlantı ısınmanın en yaygın sebebidir.
- Korunan devrenin etiketini pano şemasına işleyin; mühürleme gerekiyorsa bu aşamada uygulayın.
- Enerji verdikten sonra sigortayı elle açıp kapatarak mekanik çalışmayı doğrulayın.
5SL6, 5SL4 ve 5SP4 serilerinin tüm kademeleri
Sigortayı tamamlayan kaçak akım röleleri
Motor devreleri için termik-manyetik koruma
Sigorta kodundan model doğrulama rehberi
Proje ve toptan alımlar için eticaret@mutel.com.tr adresine yazabilirsiniz. 2014 yılından beri Siemens şalt ürünleri bayisi olan Mutel Elektrik, Karaköy, Çerkezköy OSB ve Hadımköy şubelerinden tedarik desteği verir.
Sıkça Sorulan Sorular
Pano içi kumanda devreleri, sinyal ve ölçüm hatları ile küçük güç kaynağı beslemeleri için uygundur. C eğrisi devreye girerken kısa süreli yüksek akım çeken yüklerde gereksiz açmayı önler.
B eğrisi anma akımının 3 ile 5 katında, C eğrisi 5 ile 10 katında ani açma yapar. 4 A için C eğrisi 20 ile 40 A arasında açar; eğri seçimi yükün kalkış akımına göre yapılır.
5SL6304-7 üç kutuplu, 5SL6104-7 tek kutuplu bir sigortadır; akım, eğri ve kesme kapasitesi aynıdır. Kutup düzeni hangi iletkenlerin birlikte kesileceğini ve rayda kaplanan genişliği (54 mm ile 18 mm) belirler.
Tek telli, çok telli ve yüksüklü ince telli iletkenlerde 0,75 mm² ile 25 mm² arası kesitler bağlanabilir. Vida bağlantısı 2,5 ile 3 N·m tork aralığında sıkılır.
Hayır. Yalnızca aşırı yük ve kısa devre koruması sağlar. Toprak kaçağına karşı can güvenliği için devrede ayrıca kaçak akım rölesi bulunmalıdır.
Veri sayfasına göre kutup başına en fazla 62,5 V DC ile kullanılabilir. AC ve DC devrelerde karma kullanıma izin verilmez.
İşletimde -25 °C ile +45 °C, depolamada -40 °C ile +75 °C aralığı geçerlidir. Anma akımı 30 °C ortam sıcaklığı için verilmiştir; 40 °C'de 3,81 A, 55 °C'de 3,5 A olarak düşer.
