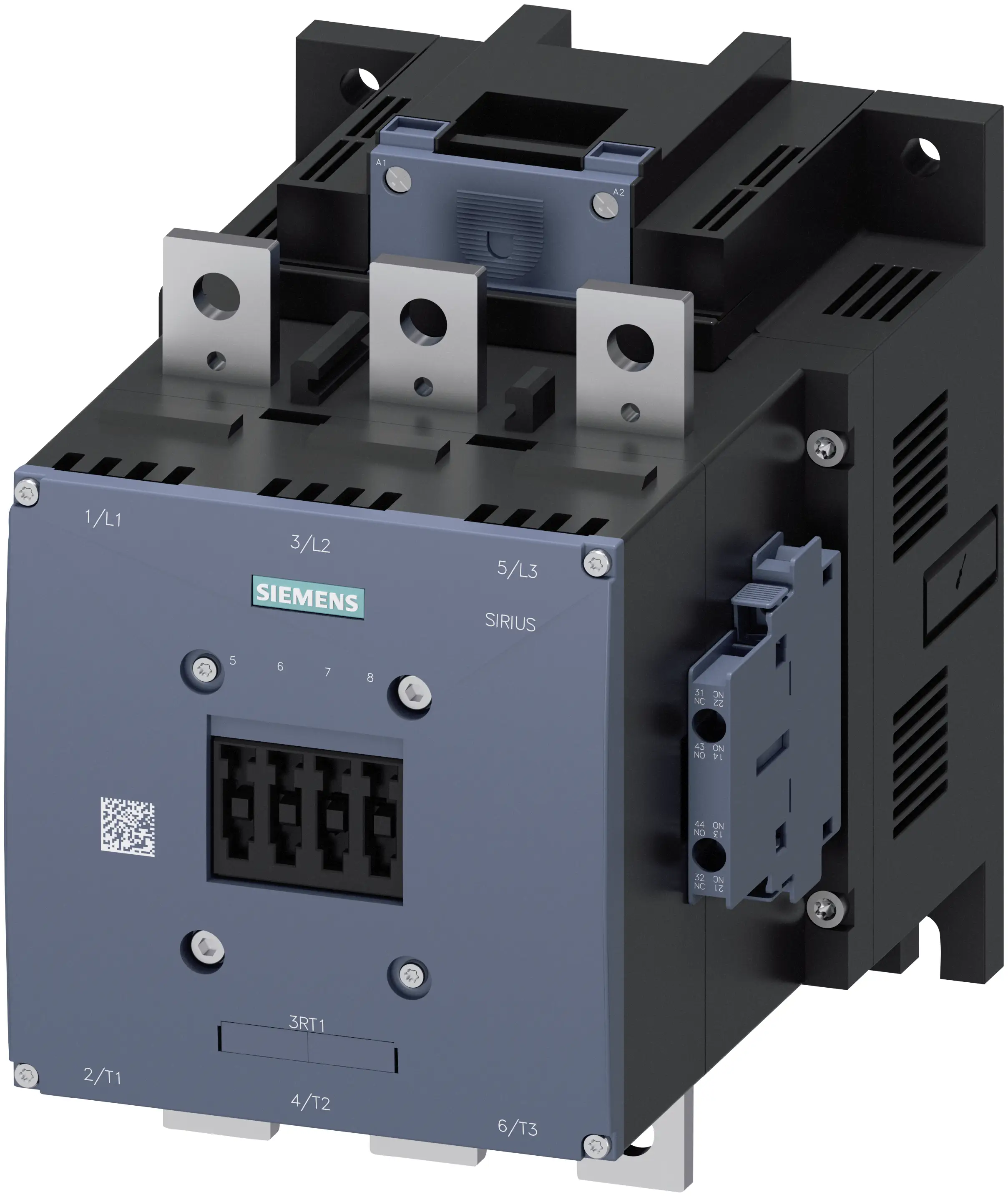

Siemens 500A AC/DC 230V 250 KW 3Faz Sirius Kontaktör 3RT1076-6AP36

Siemens 500A 250kW 220–240V AC/DC Sirius Güç Kontaktörü 3RT1076-6AP36, SIRIUS 3RT1 serisine ait üç kutuplu bir güç kontaktörüdür. S12 boyunda AC-3 kategorisinde 400 V'ta 500 A ve 250 kW değerine sahiptir; 220–240 V AC/DC geniş aralıklı bobini hem alternatif hem doğru akım kumanda gerilimiyle çalışır, 2 NO + 2 NC yardımcı kontak taşır ve ana devre bara bağlantısı ile bağlanır. Bu sayfadaki teknik değerler Siemens'in ürün veri sayfasından alınmıştır; kod okuma, motor seçimi ve kademeler arası farkı açıklıyoruz.

Teknik Özellikler

3RT1076-6AP36 Kodu Ne Anlatıyor?

Siemens kontaktör kodları seriyi, boyu, akım kademesini, bağlantı türünü, bobin gerilimini ve yardımcı kontak düzenini sırayla taşır. Aynı gövdede farklı bobin ve kontak seçenekleri bulunduğu için kodun tire sonrası kısmı siparişte belirleyicidir. Sipariş listesi doğrularken bu okuma, yanlış bobin gerilimi veya uyumsuz parça hatasını daha kâğıt üzerindeyken yakalar.

SIRIUS ailesinde boyların hangi akım aralıklarını kapsadığını ve aynı boyda hangi aksesuarların ortak kullanıldığını anlatan Siemens Sirius boy seçim rehberi, pano listesini doğrularken yol gösterir.

AC-3 Kategorisi ve Motor Gücüne Göre Seçim

Kontaktör seçiminde temel ölçü, kullanım kategorisine göre verilen anma akımıdır. AC-3, sincap kafesli asenkron motorların doğrudan yol alması ve çalışırken durdurulması için tanımlanan kategoridir; bu üründe 400 V'ta 500 A ve 250 kW olarak verilir. AC-3e, yüksek verimli motorların daha yüksek kalkış akımı dikkate alınarak tanımlanmıştır ve veri sayfasında 400 V için 500 A ile 250 kW görünür. Isıtıcı gibi rezistif yükler için geçerli AC-1 değeri ise 40 °C'de 610 A'dir.

Motor etiketindeki anma akımı, kontaktörün ilgili gerilimdeki AC-3 değerinin altında kalmalıdır. Kesik kesik çalıştırma ve ani yön değiştirme gibi ağır kullanımlar AC-4 kategorisine girer ve kontakları daha hızlı aşındırır; veri sayfası bu kullanım için 400 V'ta 430 A verir. Bobin tarafında ise kumanda gerilimi belirleyicidir: bu ürün 220–240 V AC/DC geniş aralıklı bobinle çalışır; aynı bobin hem alternatif hem doğru akım kumanda gerilimiyle beslenebilir ve anma geriliminin 0,8–1,1 katı aralığında güvenle çeker.

500 A ile 225 A Kademesi Arasındaki Fark

Aynı seride komşu iki kademe listelenir: 3RT1076-6AP36 (500 A, 250 kW) ve 3RT1064-6AP36 (225 A, 110 kW). İki ürün farklı boylardadır; boy değiştiğinde gövde ölçüsü ve aksesuar uyumu da değişir.

Kademe, motor etiketindeki anma akımına göre seçilir. Sık devreye girip çıkan veya ağır kalkış yapan motorlarda bir üst kademe seçmek kontak ömrünü uzatır.

Öne Çıkan Özellikler

• 500 A / 250 kW, AC-3: 400 V'ta 250 kW'a kadar üç fazlı motor anahtarlar; 690 V'ta 450 A.
• Bobin: 220–240 V AC/DC, 50/60 Hz; AC: çekme 700–830 VA, tutma 7,6–9,2 VA; DC: çekme 920 W, tutma 10 W. Çalışma aralığı anma geriliminin 0,8–1,1 katıdır.
• Yardımcı kontak: 2 NO + 2 NC; AC-15'te 230 V'ta 6 A. Mühürleme veya kilitleme devresinde doğrudan kullanılır.
• Uzun mekanik ömür: Tipik 10.000.000 işletim çevrimi; AC-3'te saatte en fazla 420 anahtarlama.
• Gövde ve montaj: 214 × 160 × 225 mm, 10,251 kg; montaj plakasına vidayla sabitlenir.
• Aynalı kontak: Veri sayfasına göre IEC 60947-4-1 aynalı kontak özelliği vardır: yardımcı açıcı kontak, ana kontaklar kapalıyken kapalı konuma geçemez. Güvenlik devrelerinde kontaktör durumu bu kontakla izlenir.
• Güç kaybı: Anma akımında toplam 165 W, kutup başına 55 W; pano ısı hesabında bu değer kullanılır.

Büyük Gövdeli Diğer Kontaktörler

Mutel'de listelenen büyük gövdeli SIRIUS 3RT1 ve 3TF6 kontaktörler aşağıdadır. Boy büyüdükçe AC-3 akımı ve motor gücü artar; bobin ve bağlantı yapısı boya göre değişir.

Motor çıkışında kontaktörle birlikte kullanılan Siemens termik röle ve Siemens motor koruma şalteri modelleri ayrı kategorilerde listelenir.

Kullanım Alanları

• Büyük motor tahrikleri: 250 kW sınıfında pompa, fan ve kompresör motorları
• Ana yük anahtarlaması: AC-1 kategorisinde 610 A'e kadar rezistif yük
• Yol verici kombinasyonları: Büyük güçlü motorların yıldız-üçgen kalkış devreleri
• Ağır sanayi: Kırıcı, değirmen ve karıştırıcı tahrikleri
• Yumuşak yol verici devreleri: Yol verici ile birlikte kullanılan şebeke veya bypass kontaktörü

• Aşırı yük ve kısa devre koruması yapmaz; motor çıkışında termik röle veya motor koruma şalteri ile birlikte kullanılır.
• Bobin 220–240 V AC/DC aralığı içindir; 24 V veya 110 V gibi farklı kumanda gerilimlerinde başka bobin kodu seçilir.
• AC-3 değeri 400 V'ta 500 A'dir; motor etiket akımı bu değere yaklaşan veya aşan uygulamalarda bir üst kademe seçilir.
• Kesik kesik çalıştırma (AC-4) ağırlıklı uygulamalarda kontak ömrü kısalır; bu kullanımda 400 V'ta 430 A değeri esas alınır.
• Ön yüz koruma derecesi IP00'dır; bara bağlantılı gövde dokunmaya karşı korunmuş bir pano bölmesine monte edilir.

Montaj ve Devreye Alma

1. Panoyu enerjisiz hâle getirin ve gerilim yokluğunu ölçerek doğrulayın.
2. Cihazı montaj plakasına vidalarla sabitleyin; 214 × 160 × 225 mm ve 10,251 kg gövde için taşıyıcı yüzeyin dayanımını kontrol edin.
3. Ana devreyi bağlayın: besleme 1/L1, 3/L2, 5/L3 klemenslerine, motor 2/T1, 4/T2, 6/T3 klemenslerine gelir.
4. Bobini A1 ve A2 uçlarından 220–240 V AC/DC kumanda gerilimiyle besleyin.
5. Yardımcı kontağı kumanda şemasına göre bağlayın; mühürleme için NO, kilitleme için NC kontak kullanılır.
6. Klemens vidalarını üretici montaj talimatındaki torka göre sıkın; enerji verip bobinin çektiğini ve bıraktığını kontrol edin. Ardından motorun dönüş yönünü doğrulayın.
