Siemens 630A 230V 335kW 4NO 4NC Kontaktör 3TF6844-0CM7

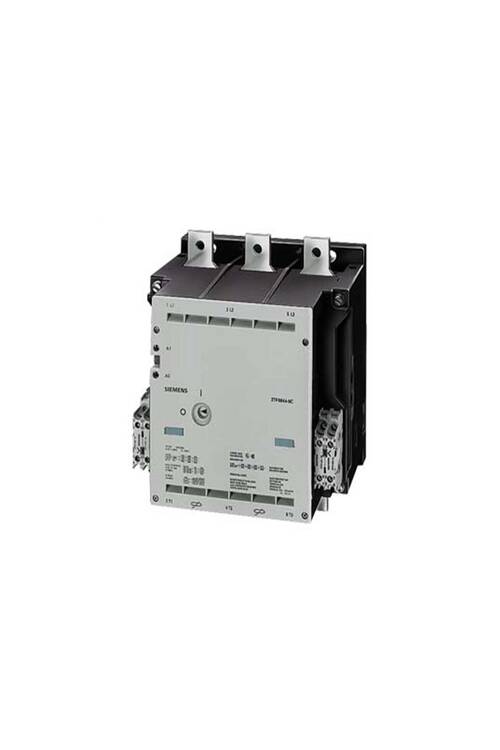

Siemens 630A 3TF6 Vakum Kontaktör 3TF6844-0CM7, Siemens 3TF6 serisine ait üç kutuplu bir vakum kontaktördür. Boy 14 gövdede AC-3 kategorisinde 400 V'ta 630 A anma akımı sunar; ana kontaklar vakum tüpleri içinde açılıp kapanır, 200–240 V AC, 50/60 Hz bobinle çalışır ve 4 NO + 4 NC yardımcı kontak taşır. Bu sayfadaki teknik değerler Siemens'in ürün veri sayfasından alınmıştır; büyük motor ve besleme uygulamalarında seçim mantığını açıklıyoruz.

Teknik Özellikler

3TF6844-0CM7 Kodu Ne Anlatıyor?

Siemens kontaktör kodları seriyi, boyu, akım kademesini, bağlantı türünü, bobin gerilimini ve yardımcı kontak düzenini sırayla taşır. Aynı gövdede farklı bobin ve kontak seçenekleri bulunduğu için kodun tire sonrası kısmı siparişte belirleyicidir. Sipariş listesi doğrularken bu okuma, yanlış bobin gerilimi veya uyumsuz parça hatasını daha kâğıt üzerindeyken yakalar.

SIRIUS ailesinde S00'dan S12'ye boyları anlatan Siemens Sirius boy seçim rehberi, bu boyları aşan uygulamalarda vakum kontaktörün yerini anlamaya yardımcı olur.

AC-3 Kategorisi ve Motor Gücüne Göre Seçim

Kontaktör seçiminde temel ölçü, kullanım kategorisine göre verilen anma akımıdır. AC-3, sincap kafesli asenkron motorların doğrudan yol alması ve çalışırken durdurulması için tanımlanan kategoridir; bu üründe 400 V'ta 630 A ve 355 kW olarak verilir. AC-3e, yüksek verimli motorların daha yüksek kalkış akımı dikkate alınarak tanımlanmıştır ve veri sayfasında 400 V için 552 A ile 315 kW görünür. Isıtıcı gibi rezistif yükler için geçerli AC-1 değeri ise 40 °C'de 700 A'dir.

Motor etiketindeki anma akımı, kontaktörün ilgili gerilimdeki AC-3 değerinin altında kalmalıdır. Kesik kesik çalıştırma ve ani yön değiştirme gibi ağır kullanımlar AC-4 kategorisine girer ve kontakları daha hızlı aşındırır; veri sayfası bu kullanım için 400 V'ta 610 A verir. Bobin tarafında ise kumanda gerilimi belirleyicidir: bu ürün 200–240 V AC, 50/60 Hz bobinle çalışır ve anma geriliminin 0,8–1,1 katı aralığında güvenle çeker.

630 A ile 500 A Kademesi Arasındaki Fark

Mutel'de bu ürüne en yakın akım kademesinde farklı seriden 3RT1076-6AP36 listelenir. Karşılaştırılan iki ürün: 3TF6844-0CM7 (630 A, 355 kW) ve 3RT1076-6AP36 (500 A, 250 kW). İki ürün farklı boylardadır; boy değiştiğinde gövde ölçüsü ve aksesuar uyumu da değişir.

Kademe, motor etiketindeki anma akımına göre seçilir. Sık devreye girip çıkan veya ağır kalkış yapan motorlarda bir üst kademe seçmek kontak ömrünü uzatır.

Öne Çıkan Özellikler

• 630 A / 355 kW, AC-3: 400 V'ta 355 kW'a kadar üç fazlı motor anahtarlar; 690 V'ta 630 A.
• Bobin: 200–240 V AC, 50/60 Hz; çekme 850–950 VA, tutma 7–8 VA. Çalışma aralığı anma geriliminin 0,8–1,1 katıdır.
• Yardımcı kontak: 4 NO + 4 NC; AC-15'te 230 V'ta 5,6 A. Mühürleme veya kilitleme devresinde doğrudan kullanılır.
• Uzun mekanik ömür: Tipik 5.000.000 işletim çevrimi; AC-3'te saatte en fazla 200 anahtarlama.
• Gövde ve montaj: 276 × 230 × 237 mm, 19,24 kg; montaj plakasına vidayla sabitlenir.
• Aynalı kontak: Veri sayfasına göre IEC 60947-4-1 aynalı kontak özelliği vardır: yardımcı açıcı kontak, ana kontaklar kapalıyken kapalı konuma geçemez. Güvenlik devrelerinde kontaktör durumu bu kontakla izlenir.

Büyük Gövdeli Diğer Kontaktörler

Mutel'de listelenen büyük gövdeli SIRIUS 3RT1 ve 3TF6 kontaktörler aşağıdadır. Boy büyüdükçe AC-3 akımı ve motor gücü artar; bobin ve bağlantı yapısı boya göre değişir.

Motor çıkışında kontaktörle birlikte kullanılan Siemens termik röle ve Siemens motor koruma şalteri modelleri ayrı kategorilerde listelenir.

Kullanım Alanları

• Büyük motor tahrikleri: 355 kW sınıfında pompa, fan ve kompresör motorları
• Ana yük anahtarlaması: AC-1 kategorisinde 700 A'e kadar rezistif yük
• Yol verici kombinasyonları: Büyük güçlü motorların yıldız-üçgen kalkış devreleri
• Ağır sanayi: Kırıcı, değirmen ve karıştırıcı tahrikleri
• Yumuşak yol verici devreleri: Yol verici ile birlikte kullanılan şebeke veya bypass kontaktörü

• Aşırı yük ve kısa devre koruması yapmaz; motor çıkışında termik röle veya motor koruma şalteri ile birlikte kullanılır.
• Bobin 200–240 V AC, 50/60 Hz içindir; farklı kumanda gerilimiyle beslenen bobin çekmez veya aşırı ısınır. Sipariş öncesi kumanda gerilimi doğrulanır.
• AC-3 değeri 400 V'ta 630 A'dir; motor etiket akımı bu değere yaklaşan veya aşan uygulamalarda bir üst kademe seçilir.
• Kesik kesik çalıştırma (AC-4) ağırlıklı uygulamalarda kontak ömrü kısalır; bu kullanımda 400 V'ta 610 A değeri esas alınır.
• Ön yüz koruma derecesi IP00'dır; bara bağlantılı gövde dokunmaya karşı korunmuş bir pano bölmesine monte edilir.

Montaj ve Devreye Alma

1. Panoyu enerjisiz hâle getirin ve gerilim yokluğunu ölçerek doğrulayın.
2. Cihazı montaj plakasına vidalarla sabitleyin; 276 × 230 × 237 mm ve 19,24 kg gövde için taşıyıcı yüzeyin dayanımını kontrol edin.
3. Ana devre baralarını giriş ve çıkış tarafına, faz sırasını koruyarak bağlayın; bara ölçüsü ve sıkma torku üretici montaj talimatına göre seçilir.
4. Bobini A1 ve A2 uçlarından 200–240 V AC kumanda gerilimiyle besleyin.
5. Yardımcı kontağı kumanda şemasına göre bağlayın; mühürleme için NO, kilitleme için NC kontak kullanılır.
6. Klemens vidalarını üretici montaj talimatındaki torka göre sıkın; enerji verip bobinin çektiğini ve bıraktığını kontrol edin. Ardından motorun dönüş yönünü doğrulayın.
