Siemens 80A C Tipi 10kA Otomatik Sigorta 5SP4480-7
İndirim
Stok Sorunuz
Gelince Haber Ver
Garantili Ürün

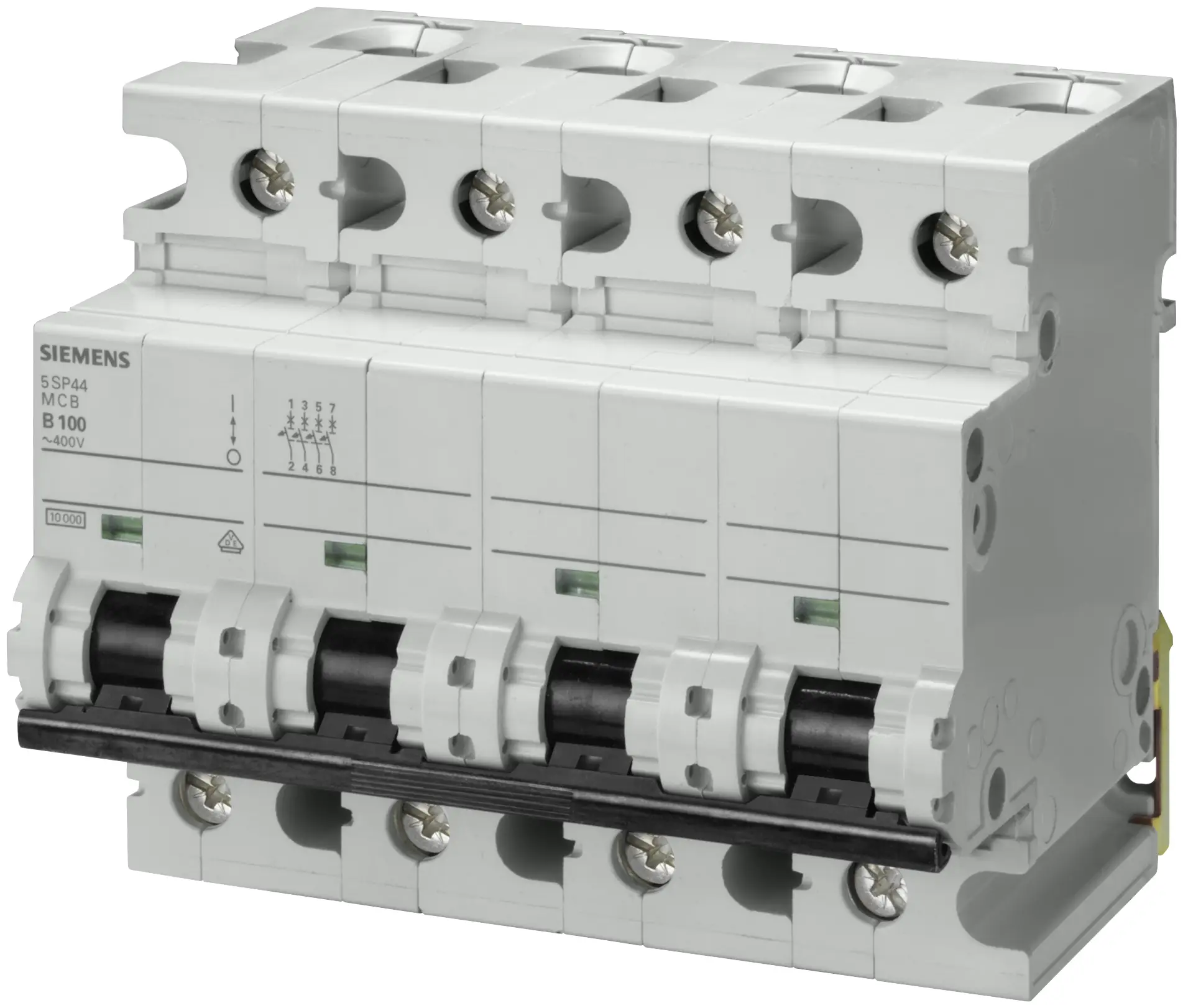

Siemens 80A C Tipi 10kA Otomatik Sigorta 5SP4480-7, SENTRON 5SP4 serisine ait dört kutuplu bir minyatür devre kesicidir. 80 A anma akımı, C açma eğrisi ve EN 60898'e göre 10 kA kesme kapasitesiyle ana dağıtım panolarındaki kolon ve alt pano beslemelerini aşırı yük ile kısa devreye karşı korur; veri sayfasına göre EN 60204-1 kapsamında ana şalter olarak da kullanılabilir. Bu sayfadaki teknik değerler Siemens'in ürün veri sayfasından alınmıştır; kod okuma, eğri seçimi ve kutup düzeninin devreye etkisini sırayla açıklıyoruz.
Önemli Güvenlik Notu: Otomatik sigorta yalnızca aşırı yük ve kısa devre koruması sağlar; üç fazlı devrede de toprağa kaçan akıma karşı can güvenliği için ayrıca kaçak akım rölesi bulunmalıdır. Faz sırası, kesit seçimi ve devreye alma, enerji kesildikten sonra yetkili elektrikçi veya elektrik mühendisi tarafından yapılmalıdır.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün adı | Siemens 80A C Tipi 10kA Otomatik Sigorta |
| Sipariş kodu | 5SP4480-7 |
| Mutel stok kodu | 2304 |
| Marka / seri | Siemens SENTRON 5SP4 |
| Ürün tanımı | Minyatür devre kesici (otomatik sigorta) |
| Kutup düzeni | 4 (4P) |
| Anma akımı | 80 A (30 °C'de) |
| Yüksek sıcaklıkta anma akımı | 40 °C'de 76 A; 50 °C'de 71,6 A; 60 °C'de 67,2 A |
| Açma eğrisi | C |
| Kesme kapasitesi | 10 kA (EN 60898) |
| Enerji sınırlama sınıfı | 3 |
| Besleme gerilimi | 400 V AC, 50/60 Hz |
| İzolasyon gerilimi (Ui) | 440 V çok fazlı işletimde |
| Aşırı gerilim kategorisi | 3 |
| Kirlilik derecesi | 3 |
| Güç kaybı | Kutup başına 7 W (anma akımında) |
| Mekanik ömür | Tipik 10.000 işletim çevrimi |
| Koruma derecesi | IP20 iletkenler bağlı hâlde; kumanda alanında ayırıcı kapakla IP40 |
| Bağlanabilir iletken kesiti | tek telli 25 – 50 mm²; çok telli 25 – 50 mm²; yüksüklü ince telli 25 – 35 mm² |
| AWG aralığı | 3 – 1 |
| Sıkma torku | 2,5 – 3,5 N·m |
| Boyutlar (Y × G × D) | 90 × 108 × 76 mm; montaj derinliği 70 mm |
| Modül genişliği | 6 modül (108 mm) |
| Montaj konumu | İsteğe bağlı |
| Depolama sıcaklığı | -40 °C ile +75 °C arası |
| Malzeme özellikleri | Halojensiz, silikonsuz, mühürlenebilir |
| Manşon terminali | Üst ve alt terminalde var |
| EN 60204-1 ana şalter özelliği | Evet |
| Temas koruması | Evet |
| Takılabilir ilave tertibat | Evet |
| Kullanım uygunluğu | Altyapı ve endüstri |
| Veri kaynağı | Siemens ürün veri sayfası, son değişiklik 28.08.2026 |
5SP4480-7 Kodu Ne Anlatıyor?
Siemens 5SP4 kodları, 5SL serisiyle aynı düzeni izler ancak 70 mm derinlikli yüksek akım gövdesini işaret eder. Anma akımı haneleri bu seride 80, 100 ve 125 A kademelerine karşılık gelir; sipariş doğrularken bu iki haneye ayrıca dikkat edilir.
| Kod Parçası | Anlamı | Bu Üründe |
|---|---|---|
| 5SP4 | Seri ve kesme kapasitesi sınıfı | 10 kA sınıfı, 70 mm derinlikli SENTRON 5SP4 |
| 4 | Kutup düzeni | 4 kutup |
| 80 | Anma akımı | 80 A |
| -7 | Açma eğrisi | C eğrisi |
Aynı akım kademesinin üç kutuplu karşılığı 5SP4380-7 kodunu taşır. Kod okuma yöntemini örneklerle anlatan 5SL ve 5SY seçim rehberi, karışık bir sipariş listesini doğrularken yol gösterir.
C Eğrisi: Hangi Yükler İçin Doğru Seçim?
Açma eğrisi, sigortanın kısa devre anında hangi akım seviyesinde gecikmesiz açacağını belirler. EN 60898-1'e göre C eğrili bir sigorta, anma akımının 5 ile 10 katı arasındaki akımda anında açar. 80 A için bu eşik 400 ile 800 A arasına denk gelir.
Yüksek eşik, devreye girerken kısa süreli yüksek akım çeken yüklerde gereksiz açmayı önler: motorlar, kompresörler, trafo primerleri ve çok sayıda LED sürücü içeren aydınlatma grupları. Ana dağıtım noktasında beslenen yüklerin toplam kalkış akımı bilinemediği için C eğrisi standart seçimdir.
İpucu: Bu akım kademesinde Mutel'de yalnızca C eğrili sürüm listelenir. Ani açmanın garanti olması için hat sonundaki en küçük kısa devre akımının 800 A üst eşiğini aştığı proje hesabıyla doğrulanır.
4P Düzeni ile 3P Düzenli 5SP4380-7 Arasındaki Fark
Aynı seri, akım ve eğride farklı kutup düzenleri listelenir. 5SP4480-7 dört kutuplu, 5SP4380-7 ise üç kutuplu bir sigortadır. Kutup düzeni, hangi iletkenlerin birlikte kesileceğini ve rayda kaplanan genişliği belirler.
| Özellik | 5SP4480-7 (4P) | 5SP4380-7 (3P) |
|---|---|---|
| Ürün kodu | 5SP4480-7 | 5SP4380-7 |
| Kutup düzeni | 4P | 3P |
| Anma akımı | 80 A | 80 A |
| Açma eğrisi | C | C |
| Kesme kapasitesi, EN 60898 | 10 kA | 10 kA |
| Kesme kapasitesi, IEC 60947-2 | Veri sayfasında belirtilmemiş | Veri sayfasında belirtilmemiş |
| Temas koruması | Evet | Evet |
| Takılabilir ilave tertibat | Evet | Evet |
| İzolasyon gerilimi (Ui) | 440 V | 440 V |
| IP koruma türü | IP20 iletkenler bağlı hâlde; kumanda alanında ayırıcı kapakla IP40 | IP20 iletkenler bağlı hâlde; kumanda alanında ayırıcı kapakla IP40 |
| Modül genişliği | 108 mm | 81 mm |
| Boyutlar (Y × G × D) | 90 × 108 × 76 mm | 90 × 81 × 76 mm |
Dört kutuplu sigorta üç faz ile nötrü birlikte keser ve veri sayfasına göre ana şalter olarak kullanılabilir. Üç kutuplu sigorta üç faz iletkenini birlikte keser; nötr gerektirmeyen motor ve ısıtıcı devrelerinde standart seçimdir.
Öne Çıkan Özellikler
- 10 kA kesme kapasitesi: Sanayi ve ticari dağıtım panolarındaki yüksek kısa devre akımlarını EN 60898 sınırları içinde keser.
- C eğrisi: Anma akımının 5 ile 10 katında (400 – 800 A) ani açma; kalkış akımlı motor ve cihaz devrelerinde gereksiz açmayı önler.
- Yüksek kesit klemensi: 25 mm² ile 50 mm² arasındaki iletkenler aynı klemense bağlanır; manşon terminaller yüksek kesitte güvenli temas sağlar.
- 6 modül gövde: 108 mm genişlik ile pano rayında standart yerleşim; montaj konumu serbest.
- Ana şalter özelliği: Veri sayfasına göre EN 60204-1 kapsamında ana şalter olarak kullanılabilir.
- Halojensiz ve silikonsuz malzeme: Yanma durumunda korozif gaz oluşumunu azaltan, hassas ortamlara uygun gövde.
- Mühürlenebilir: Sayaç panosu ve ortak alan uygulamalarında yetkisiz müdahaleye karşı mühür imkânı.
Aynı Seride Diğer Akım Kademeleri
Bu akım kademesi Mutel'de 5SP4 serisinde farklı kutup düzenleri ve eğrilerle listelenir. Aşağıdaki tablo 80 A için sipariş edilebilen kodları yan yana verir; kutup düzeni rayda kaplanan genişliği, eğri ise ani açma eşiğini değiştirir.
| Ürün Kodu | Anma Akımı | Eğri | Kutup | Kesme Kapasitesi |
|---|---|---|---|---|
| 5SP4480-7 | 80 A (bu ürün) | C | 4P | 10 kA |
| 5SP4180-7 | 80 A | C | 1P | 10 kA |
| 5SP4380-7 | 80 A | C | 3P | 10 kA |
63 A ve altındaki kademeler 6 kA sınıfı 5SL6 ve 10 kA sınıfı 5SL4 serileriyle Siemens otomatik sigorta kategorisinde listelenir.
Kullanım Alanları
- Ana dağıtım panoları: Bina ve tesis girişlerinde kolon hattı koruması ve ana şalter görevi
- Alt pano beslemeleri: Kat panoları, atölye panoları ve makine hatlarının ana girişleri
- Endüstriyel tesisler: Yüksek kesitli besleme hatlarında 10 kA sınıfı kısa devre koruması
- Ticari binalar: AVM, otel ve ofis katlarında yüksek güçlü alt dağıtımlar
- Altyapı uygulamaları: Pompa istasyonu, aydınlatma direği grubu ve şantiye panoları
- Uzun ve ince kesitli hat sonlarında kısa devre akımı C eğrisinin ani açma eşiğinin altında kalabilir; hat empedansı proje aşamasında kontrol edilir.
- Beklenen kısa devre akımı 10 kA'yı aşıyorsa veya ayarlanabilir koruma isteniyorsa kompakt şalter planlanır.
- Sıcak pano içlerinde anma akımı düşer; veri sayfası 60 °C'de 67,2 A verir, yük buna göre planlanır.
- Anahtarlanan nötr, tesisatta nötr ile toprak arasında ayrım yapmayı kolaylaştırır ancak kaçak akım korumasının yerini tutmaz.
- Toprak kaçağına karşı koruma sağlamaz; can güvenliği için Siemens kaçak akım koruma ürünleriyle birlikte planlanır.
Montaj ve Devreye Alma
- Panoyu enerjisiz hâle getirin ve gerilim yokluğunu ölçerek doğrulayın.
- Sigortayı pano rayına oturtun; 6 modül (108 mm) genişlik için rayda yer ayırın, montaj konumu serbesttir.
- İletken kesitinin tek telli ve çok telli için 25 ile 50 mm², yüksüklü ince telli için 25 ile 35 mm² aralığında olduğunu kontrol edin.
- Klemens vidalarını 2,5 ile 3,5 N·m tork aralığında sıkın; gevşek bağlantı ısınmanın en yaygın sebebidir.
- Korunan devrenin etiketini pano şemasına işleyin; mühürleme gerekiyorsa bu aşamada uygulayın.
- Enerji verdikten sonra sigortayı elle açıp kapatarak mekanik çalışmayı doğrulayın.
Dikkat: Sigortanın anma akımı, koruduğu iletkenin taşıma kapasitesini aşmamalıdır; kesit seçimi döşeme yöntemine ve proje hesabına göre yapılır. Veri sayfasına göre anma akımı ortam sıcaklığıyla düşer: 60 °C'de 67,2 A. Sıcak pano içlerinde bu değer esas alınır.
5SL6, 5SL4 ve 5SP4 serilerinin tüm kademeleri
Sigortayı tamamlayan kaçak akım röleleri
Yüksek akım ve ayarlanabilir koruma için 3VA serisi
Sigorta kodundan model doğrulama rehberi
Proje ve toptan alımlar için eticaret@mutel.com.tr adresine yazabilirsiniz. 10 yıllık Pelsan aydınlatma bayiisi Mutel Elektrik, Siemens şalt grubunda Karaköy, Çerkezköy OSB ve Hadımköy şubelerinden tedarik desteği verir.
Sıkça Sorulan Sorular
Ana dağıtım panolarındaki kolon ve alt pano beslemeleri için uygundur. C eğrisi devreye girerken kısa süreli yüksek akım çeken yüklerde gereksiz açmayı önler.
B eğrisi anma akımının 3 ile 5 katında, C eğrisi 5 ile 10 katında ani açma yapar. 80 A için C eğrisi 400 ile 800 A arasında açar; eğri seçimi yükün kalkış akımına göre yapılır.
5SP4480-7 dört kutuplu, 5SP4380-7 üç kutuplu bir sigortadır; akım, eğri ve kesme kapasitesi aynıdır. Kutup düzeni hangi iletkenlerin birlikte kesileceğini ve rayda kaplanan genişliği (108 mm ile 81 mm) belirler.
Tek telli ve çok telli iletkenlerde 25 mm² ile 50 mm², yüksüklü ince telli iletkenlerde 25 mm² ile 35 mm² arası kesitler bağlanabilir. Vida bağlantısı 2,5 ile 3,5 N·m tork aralığında sıkılır.
Hayır. Yalnızca aşırı yük ve kısa devre koruması sağlar. Toprak kaçağına karşı can güvenliği için devrede ayrıca kaçak akım rölesi bulunmalıdır.
Evet. Veri sayfasına göre EN 60204-1 kapsamında ana şalter özelliği taşır; kumanda alanı ayırıcı kapakla IP40 korumaya çıkar.
Evet. Veri sayfasına göre 30 °C'de 80 A, 40 °C'de 76 A, 50 °C'de 71,6 A, 60 °C'de 67,2 A taşır; depolama sıcaklığı -40 °C ile +75 °C aralığındadır.
