Arsel SFS Exit Acil Yönlendirme Armatürü Sıva Altı Aşağı Ok SFS-24
Stok Sorunuz
Gelince Haber Ver
Garantili Ürün

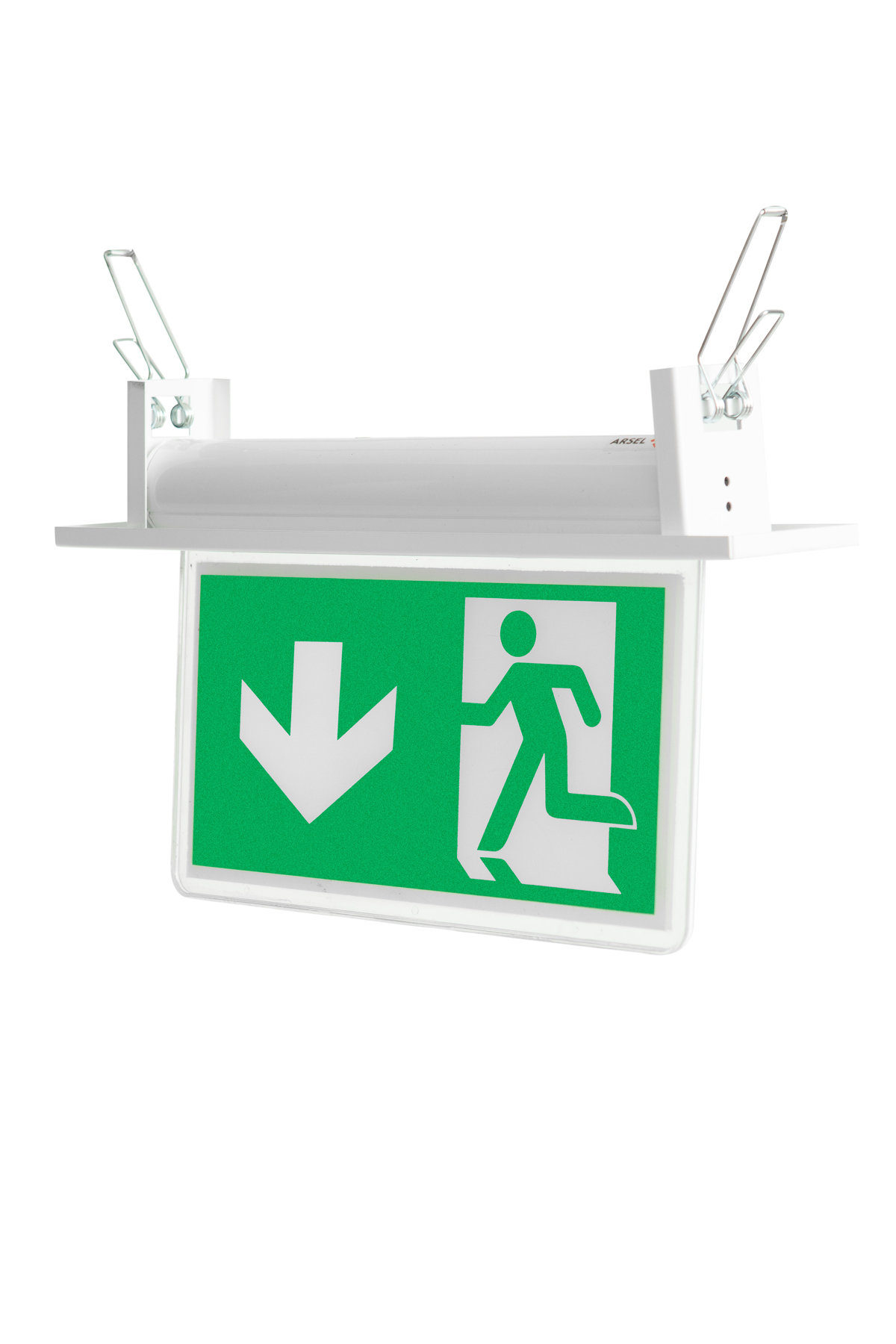

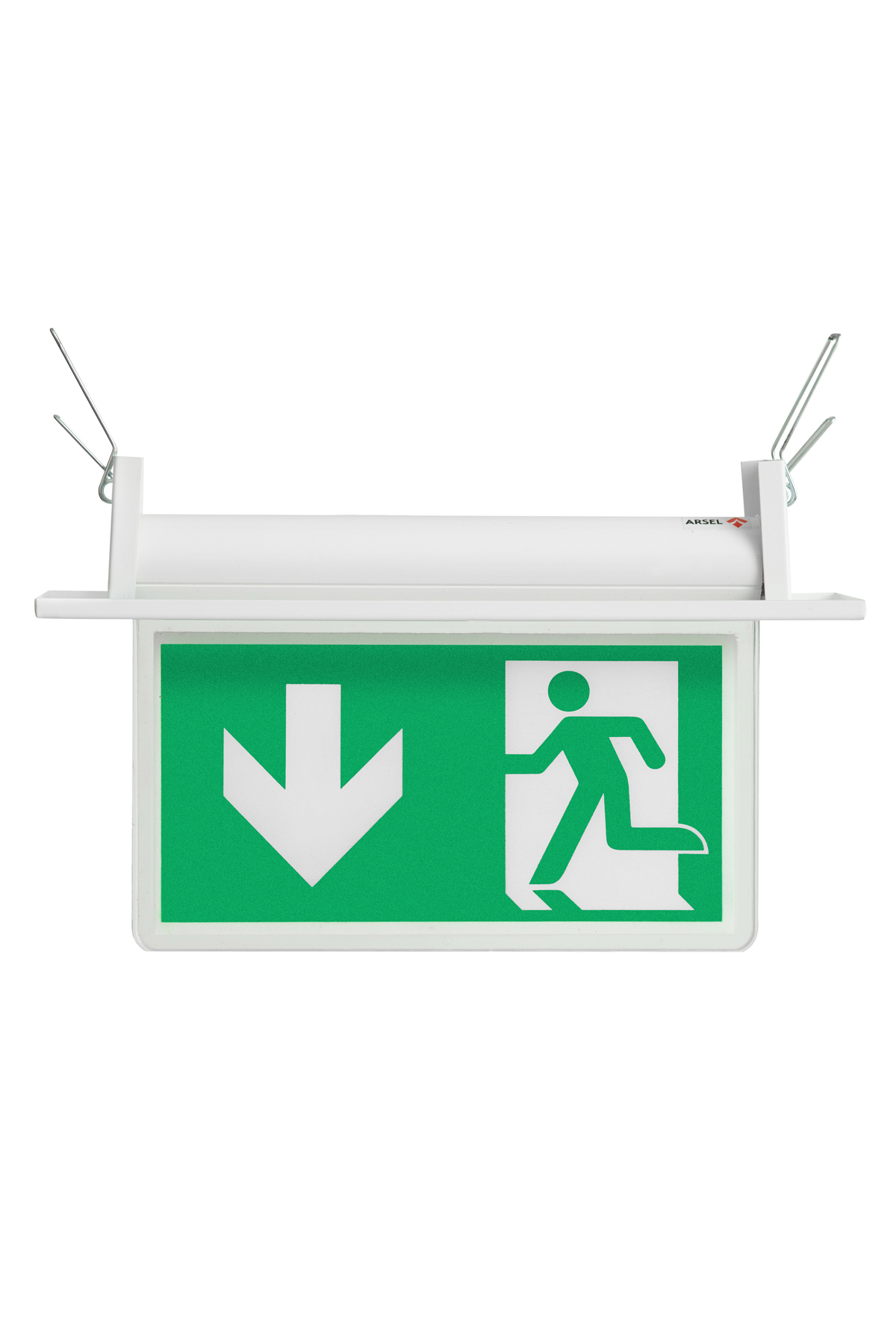

Arsel SFS Exit Sıva Altı Aşağı Ok SFS-24, asma tavana gömülerek monte edilen bir acil yönlendirme armatürüdür. Gövde tavanın içinde kalır, dışarıda yalnızca aşağı ok ve koşan insan figürü taşıyan akrilik panel görünür. Yaylı montaj aparatı sayesinde tavan kesitine tek hamlede oturur.
Önemli Güvenlik Notu: Gömme armatürlerde panel görünürlüğü, tavan kesim ölçüsüne ve armatürün tavan içindeki oturuşuna bağlıdır. Yanlış hazırlanan bir kesit, panelin eğik durmasına ve okunabilirliğin düşmesine yol açar. İşaretleme planı ve montaj detayları yetkili elektrik mühendisi denetiminde hazırlanmalıdır.
Gömme Montaj Neyi Değiştirir?
Sıva üstü armatürde gövde tavanın altında görünür; sıva altı versiyonda ise gövde tavan boşluğuna girer ve mekânda yalnızca panel kalır. Bu, mimari olarak sade bir görünüm sağlar ve armatürün darbe alma ihtimalini azaltır.

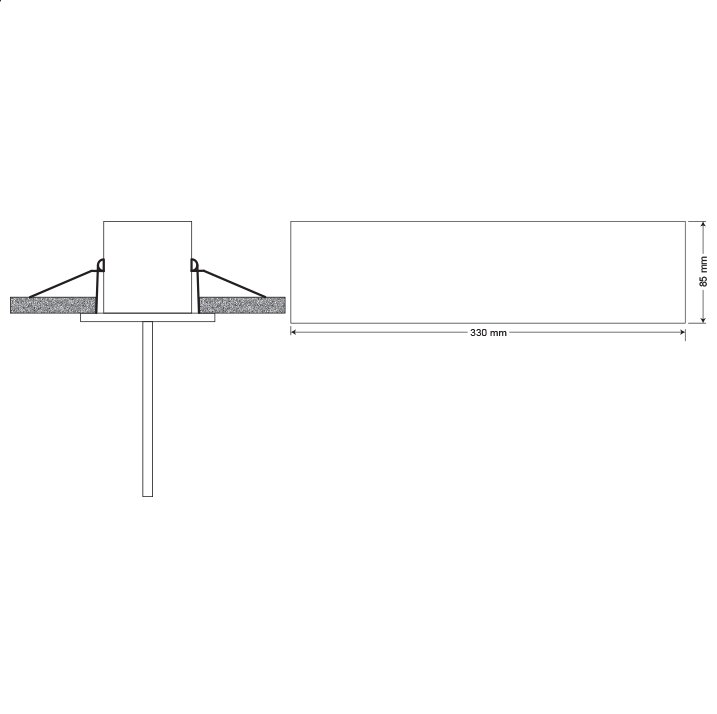

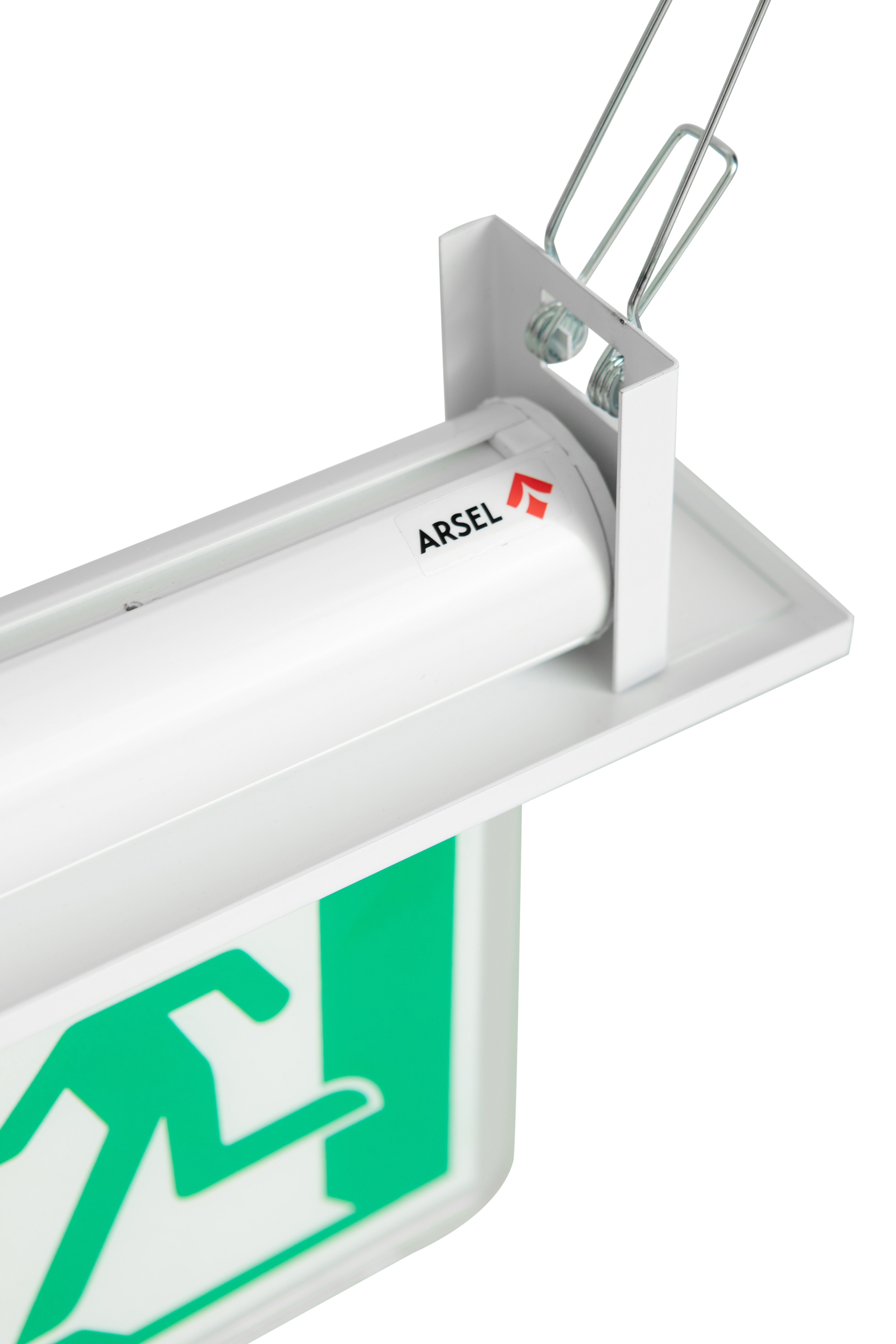

Montaj aparatı elektrostatik toz beyaz boyalı sacdan üretilmiştir ve yaylı sistemle çalışır. Armatür kesim boşluğuna itildiğinde yaylar açılarak gövdeyi tavan levhasına sabitler; ayrı vida ve dübel işlemi gerekmez.
İpucu: Gömme armatürleri sipariş etmeden önce tavan boşluğu yüksekliğini ölçün. Havalandırma kanalı, sprinkler borusu ve kablo tavası geçen bölgelerde armatür gövdesine yer kalmayabilir; bu noktalarda sıva üstü versiyona geçmek daha doğru olur.
Aşağı Ok ve Kapı Önü Uygulaması
Asma tavanlı mekânlarda çıkış kapısının hemen önüne gömülen aşağı ok işareti, kişinin son adımda doğru noktaya yönelmesini sağlar. Panel tavan yüzeyinden aşağı sarktığı için koridor boyunca yandan da görülebilir.
Merdiven sahanlığında ise aynı işaret farklı okunur: alt kata inilmesi gerektiğini belirtir. İki kullanımın karışmaması için ok yönleri kat planı üzerinde önceden dağıtılmalıdır.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün adı | Arsel SFS Exit Acil Yönlendirme Armatürü Sıva Altı Aşağı Ok |
| Model | SFS-24 |
| Stok kodu | T5397 |
| Marka | ARSEL |
| Panel işareti | Aşağı ok + koşan insan |
| Montaj tipi | Sıva altı (asma tavana gömme) |
| Montaj aparatı | Elektrostatik toz beyaz boyalı sac, yaylı kolay montaj |
| Gövde | Alüminyum profil gövde, ABS plastik yan kapaklar |
| Difüzör | 5 mm şeffaf akrilik panel |
| Etiket uygulaması | Beyaz folyo üzeri latex baskı |
| Işık kaynağı | LED — 6500 K Beyaz Işık |
| Batarya | Nikel-kadmiyum (Ni-Cd) |
| Şarj yöntemi | Sürekli (continuous) şarj |
| Kesintide yanma süresi | 1-3 saat (model seçeneğine göre) |
| İlk şarj süresi | 24 saat |
| Besleme | 220 V AC 50 Hz |
| Standartlar | TS 8710 EN 60598-2-22, ISO 9001-2000 |
Öne Çıkan Özellikler
- Yaylı gömme aparat: Tavan kesitine tek hamlede oturur; vida ve dübel işlemi gerekmez.
- Sade mimari görünüm: Gövde tavan içinde kalır, mekânda yalnızca panel görünür.
- Darbeye daha az maruz: Gövde tavan boşluğunda korunduğu için mekanik risk azalır.
- Kenardan LED aydınlatma: Işık akrilik panel boyunca yayılır, figür homojen aydınlanır.
- Sürekli şarj yöntemi: Bataryayı her zaman dolu ve hazır tutar.
- Bağımsız çalışma: Batarya ve güç kaynağı armatürün içindedir.
Sıva Altı ve Sıva Üstü Karşılaştırması
| Kriter | Sıva altı (T5397) | Sıva üstü (T5152) |
|---|---|---|
| Görünüm | Yalnızca panel görünür | Gövde de görünür |
| Tavan gereksinimi | Asma tavan ve boşluk şart | Her yüzeye monte edilir |
| Açı ayarı | Tavan düzlemine bağlı | Mafsallı aparatla ayarlanır |
| Mekanik korunma | Gövde tavan içinde | Gövde açıkta |
| Tipik yer | Ofis, otel, AVM asma tavanı | Depo, atölye, betonarme tavan |
| Stok kodu | T5397 | T5152 |
Kullanım Alanları
- Ofis katları: Asma tavanlı kat holleri, çıkış kapısı önleri
- Oteller: Kat koridorları, lobi ve toplantı alanı çıkışları
- Alışveriş merkezleri: Ortak alan tavanları, mağaza çıkış geçişleri
- Resepsiyon alanları: Giriş holü tavanı, yan çıkış önleri
- Restoranlar ve eğlence kulüpleri: Dekoratif tavanlarda gizli montaj
- Üniversite ve yurtlar: Asma tavanlı blok koridorları
- Asma tavanı olmayan veya tavan boşluğu yetersiz mekânlarda kullanılamaz; bu noktalarda sıva üstü versiyon gerekir.
- Yukarı doğru tahliye yapılan merdivenlerde kullanılmaz; o noktada yukarı ok işaretli model gerekir.
- Tavan içinde kanal, boru ve kablo tavasının yoğun olduğu bölgelerde montaj yeri önceden koordine edilmelidir.
- Kaçış yolu zemin aydınlatmasının yerine geçmez; bu ihtiyaç acil aydınlatma armatürleri ile karşılanır.
Montaj Adımları
- Tavan boşluğu yüksekliğini ve içinden geçen tesisatı kontrol edin; armatür gövdesine yer olduğundan emin olun.
- Kesim boşluğunu armatür ölçüsüne uygun, düzgün kenarlı biçimde açın.
- Besleme kablosunu 220 V AC sürekli enerjili bir hattan çekin; anahtarla kesilen devreye bağlamayın.
- Armatürü yaylı aparatla kesite oturtun; panelin tavan düzlemine dik ve düz durduğunu kontrol edin.
- İlk kullanımda bataryayı 24 saat kesintisiz şarj edin.
- Yılda en az bir kez tam süreli deşarj testi uygulayın ve sonucu kayıt altına alın.
Dikkat: Gömme montajda armatürün üzeri yalıtım malzemesi veya tavan dolgusu ile kapatılmamalıdır. İşaretlerin yönü, adedi ve konumu proje hesabına ve yürürlükteki yangın yönetmeliğine göre belirlenir. Elektrik bağlantısı ve batarya değişimi yalnızca yetkili kişi tarafından, enerji kesildikten sonra yapılmalıdır.
Sıva altı ve sıva üstü tüm paneller
Kaçış yolu aydınlatma armatürleri
Ana kategori ve alt gruplar
Besleme ve bağlantı çözümleri
Toplu alım ve proje teklifi için eticaret@mutel.com.tr adresine yazabilirsiniz. 10 yıllık Pelsan aydınlatma bayiisi Mutel Elektrik, acil aydınlatma ve yönlendirme grubunda çok markalı tedarik desteği verir.
Sıkça Sorulan Sorular
Hayır. Sıva altı montaj aparatı yaylı sistemle çalışır; armatür kesim boşluğuna itildiğinde yaylar açılarak gövdeyi tavan levhasına sabitler. Aparat elektrostatik toz beyaz boyalı sacdan üretilmiştir.
Bu versiyon asma tavana gömme montaj içindir ve tavan boşluğu gerektirir. Betonarme veya boşluksuz tavanlarda T5152 stok kodlu sıva üstü aşağı ok modeli kullanılır.
SFS serisinde 1 ile 3 saat arasında kesintide yanma süresi seçenekleri bulunur. Sipariş öncesi ihtiyacınıza uygun süreyi teyit ederek belirleyebilirsiniz. İlk kullanımda şarj süresi 24 saattir.

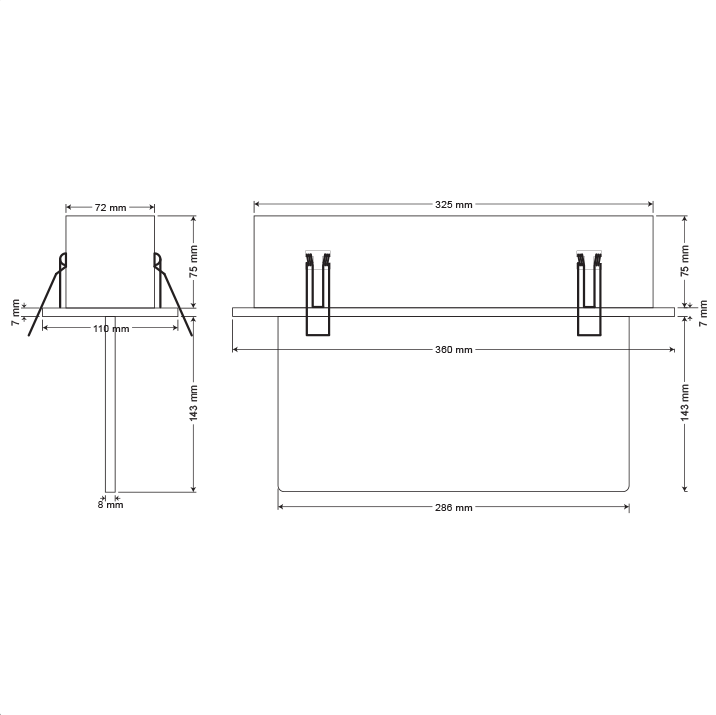

Gövde tavan boşluğunda kalır ve dışarıda yalnızca akrilik panel görünür. Kesin sarkma ölçüsü için sipariş öncesi teyit alınması önerilir; tavan kesim boşluğu buna göre hazırlanmalıdır.
Işık kaynağı LED'dir ve 6500 K Beyaz Işık verir. LED'ler alüminyum profil içinde yer alır; ışık 5 mm akrilik panel boyunca yayılarak figürü aydınlatır.
Ürün, ISO 9001-2000 kalite yönetim sistemi çerçevesinde TS 8710 EN 60598-2-22 standardına uygun olarak üretilmektedir. Tüm plastik ekipmanlar gerekli alevalmazlık koşullarını sağlar.
