Arsel SFS Exit Acil Yönlendirme Armatürü Sıva Altı Yukarı Ok SFS-24
Stok Sorunuz
Gelince Haber Ver
Garantili Ürün

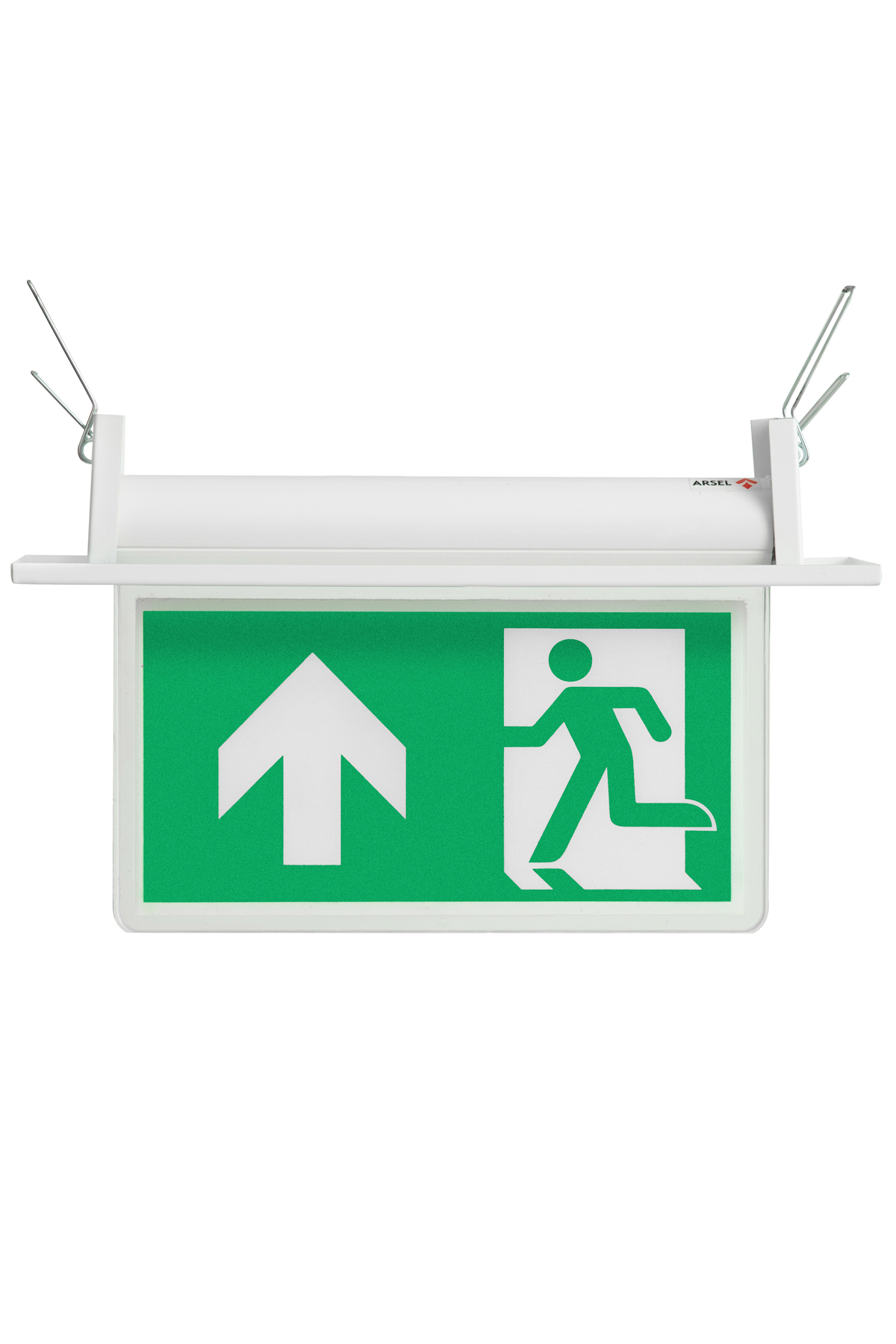

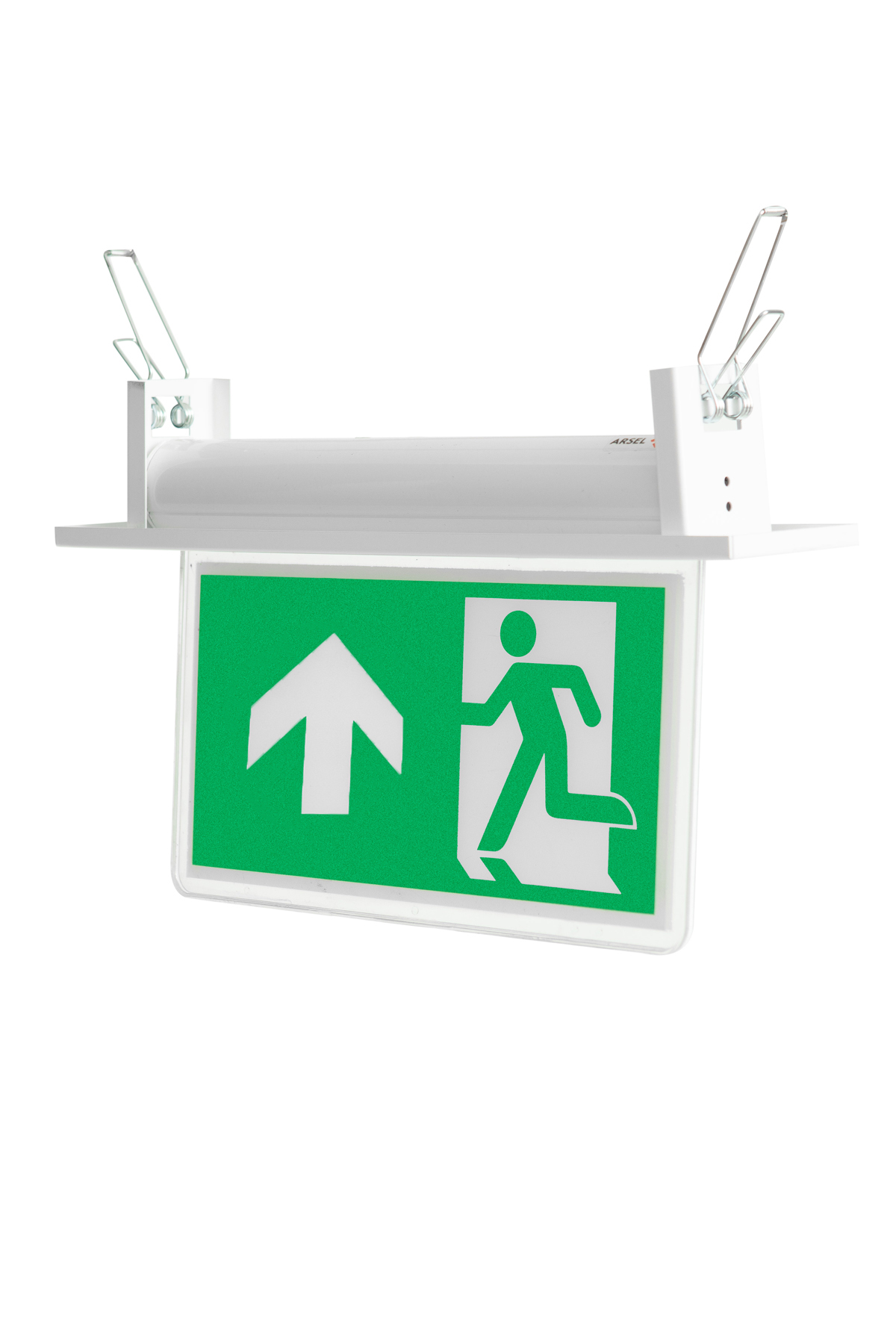

Arsel SFS Exit Sıva Altı Yukarı Ok SFS-24, asma tavana gömülerek monte edilen ve panelinde yukarı bakan ok ile koşan insan figürü taşıyan acil yönlendirme armatürüdür. Uzun koridorlarda güzergâhı kesintisiz işaretlemek için kullanılan, seride en çok tekrar eden yön işaretidir.
Önemli Güvenlik Notu: Yukarı ok, düz koridorda "ilerlemeye devam et", merdiven başında "üst kata çık" anlamına gelir. Aynı işaretin iki farklı okunuşu olduğu için konumlandırma kaçış yolu projesiyle birlikte ele alınmalı ve yetkili elektrik mühendisi teyidiyle kesinleştirilmelidir.
Koridorda Kesintisiz İşaret Zinciri
Uzun bir koridorda yönlendirmenin işe yaraması, tabelaların birbirini görmesine bağlıdır. Kişi bir işareti gördüğünde, o işaretin gösterdiği yönde bir sonrakini de görebilmelidir; zincir koptuğunda tahliye duraksar.
Yukarı ok işaretli model, bu zincirin ara halkalarını oluşturur. Kavşak olmayan, yön değişmeyen noktalarda tekrarlanır ve güzergâhın doğru olduğunu sürekli teyit eder. Bina genelinde en çok adetle sipariş edilen model genellikle budur.
İpucu: İşaret aralığını belirlerken koridoru gerçekten yürüyün. Kolonlar, kapı nişleri, tabela ve dekorasyon elemanları plan üzerinde görünmeyen ölü noktalar oluşturur; bunlar ancak yerinde fark edilir.
Gömme Armatürde Bakım Erişimi
Gömme montajın tek dezavantajı, servis erişiminin sıva üstü modele göre biraz daha planlama gerektirmesidir. Bataryanın ömrünü tamamladığı gün, armatüre tavan levhası sökülmeden ulaşılabilmelidir.
Bu nedenle armatür yerleri belirlenirken, tavan taşıyıcı profilleriyle çakışmayan ve sökülebilir levhaya denk gelen noktalar seçilmelidir. Yıllık deşarj testleri de bu erişim planıyla birlikte düşünülmelidir.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün adı | Arsel SFS Exit Acil Yönlendirme Armatürü Sıva Altı Yukarı Ok |
| Model | SFS-24 |
| Stok kodu | T5151 |
| Marka | ARSEL |
| Panel işareti | Yukarı ok + koşan insan |
| Montaj tipi | Sıva altı (asma tavana gömme) |

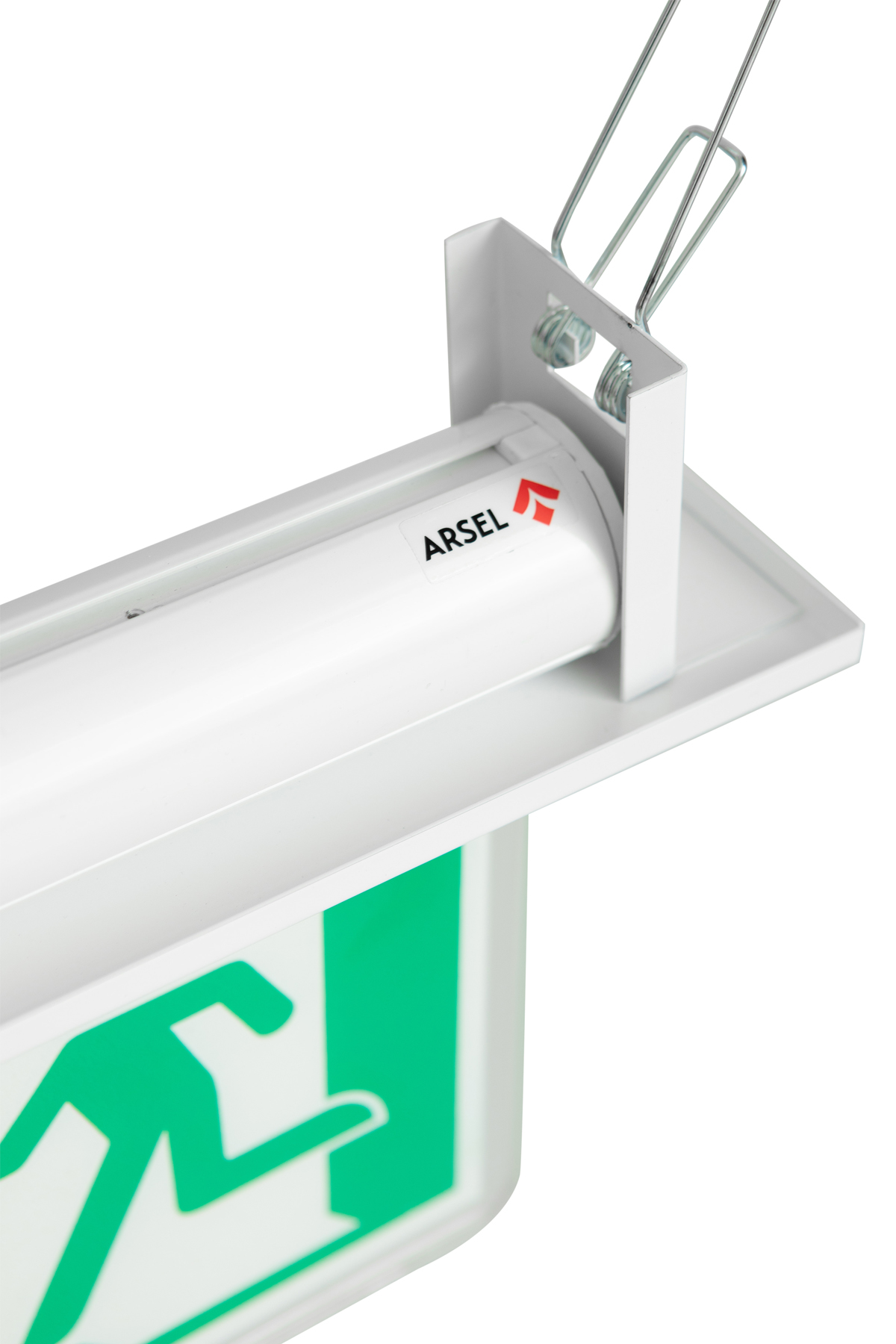

| Montaj aparatı | Elektrostatik toz beyaz boyalı sac, yaylı kolay montaj |
| Gövde | Alüminyum profil gövde, ABS plastik yan kapaklar |
| Difüzör | 5 mm şeffaf akrilik panel |
| Etiket uygulaması | Beyaz folyo üzeri latex baskı |
| Işık kaynağı | LED — 6500 K Beyaz Işık |
| Batarya | Nikel-kadmiyum (Ni-Cd) |
| Şarj yöntemi | Sürekli (continuous) şarj |
| Kesintide yanma süresi | 1-3 saat (model seçeneğine göre) |
| İlk şarj süresi | 24 saat |
| Çalışma şekli | Sürekli veya kesintide yanan model seçeneği |
| Besleme | 220 V AC 50 Hz |
| Standartlar | TS 8710 EN 60598-2-22, ISO 9001-2000 |
Öne Çıkan Özellikler
- Ara nokta işaretlemesi: Uzun koridorlarda güzergâh zincirini kesintisiz tutar.
- Gömme montaj: Gövde tavan boşluğunda kalır; koridor görünümü sade olur.
- Yaylı sac aparat: Kesim boşluğuna vida gerektirmeden oturur.
- Kenardan LED aydınlatma: Işık akrilik panel boyunca yayılır, ok kenarları net görünür.
- Sürekli şarj yöntemi: Bataryayı her zaman dolu ve hazır tutar.
- Alevalmaz plastik ekipmanlar: Ürünün plastik parçaları gerekli alevalmazlık koşullarını sağlar.
SFS Ailesinde Yön Dağılımı
Bir bina için sipariş listesi çıkarırken en pratik yöntem, kaçış güzergâhını yön hareketlerine ayırmaktır.
| Hareket | Gereken İşaret | Sıva Altı | Sıva Üstü |
|---|---|---|---|
| Düz devam / üst kat | Yukarı ok | T5151 | T5399 |
| Sağa / sola dönüş | Yatay ok | T5395 | T5153 |
| Alt kata iniş / kapı önü | Aşağı ok | T5397 | T5152 |
| Çıkışın kendisi | EXIT etiketi | — | 4113 |
Kullanım Alanları
- Ofis katları: Uzun asma tavanlı koridorlar, açık ofis geçiş aksları
- Oteller: Oda koridorlarında ara işaretleme
- Alışveriş merkezleri: Uzun ortak alan aksları
- Üniversite, yurt, okul ve kolejler: Blok koridorları, amfi bağlantıları
- Resepsiyon ve toplantı alanları: Fuaye geçişleri
- Restoranlar ve eğlence kulüpleri: Loş ortamda güzergâh sürekliliği
- Asma tavanı olmayan veya tavan boşluğu yetersiz mekânlarda kullanılamaz.
- Aşağı doğru tahliye yapılan merdivenlerde kullanılmaz; o noktada aşağı ok işaretli model gerekir.
- Tavan taşıyıcı profiliyle çakışan noktalara yerleştirilmez; bakım erişimi kapanır.
- Kaçış yolu zemin aydınlatmasının yerine geçmez; bu ihtiyaç acil aydınlatma armatürleri ile karşılanır.
Montaj ve Devreye Alma
- Koridoru yürüyerek görüş hattını kontrol edin ve ara işaret noktalarını belirleyin.
- Armatür yerlerini, sökülebilir tavan levhasına denk gelecek ve taşıyıcı profille çakışmayacak şekilde seçin.
- Kesim boşluğunu düzgün kenarlı açın; armatürün tavan düzlemine dik oturduğundan emin olun.
- Besleme kablosunu 220 V AC sürekli enerjili bir hattan çekin; anahtarla kesilen devreye bağlamayın.
- İlk kullanımda bataryayı 24 saat kesintisiz şarj edin.
- Yılda en az bir kez tam süreli deşarj testi uygulayın ve sonucu kayıt altına alın.
Dikkat: Gömme montajda armatürün üzeri yalıtım malzemesi veya tavan dolgusu ile kapatılmamalı, servis erişimi engellenmemelidir. İşaretlerin yönü, adedi ve konumu proje hesabına ve yürürlükteki yangın yönetmeliğine göre belirlenir. Elektrik bağlantısı ve batarya değişimi yalnızca yetkili kişi tarafından, enerji kesildikten sonra yapılmalıdır.
Sıva altı ve sıva üstü tüm paneller
Kaçış yolu aydınlatma armatürleri
Ana kategori ve alt gruplar
Besleme ve bağlantı çözümleri
Toplu alım ve proje teklifi için eticaret@mutel.com.tr adresine yazabilirsiniz. 10 yıllık Pelsan aydınlatma bayiisi Mutel Elektrik, acil aydınlatma ve yönlendirme grubunda çok markalı tedarik desteği verir.
Sıkça Sorulan Sorular
Düz koridorda "aynı doğrultuda ilerlemeye devam et" anlamına gelir. Merdiven başında ise üst kata çıkılması gerektiğini ifade eder. Bu nedenle konumlandırma kaçış yolu planıyla birlikte yapılmalıdır.
Sabit bir mesafe yerine görüş esas alınır: bir işaretten bir sonrakinin görülebilmesi gerekir. Kolon, kapı nişi ve dekorasyon elemanları görüşü kestiğinde yeni bir armatür eklenir. Nihai adet proje hesabıyla belirlenir.
Gömme armatürde servis erişimi tavan levhası üzerinden yapılır. Bu nedenle armatür yerleri, sökülebilir levhaya denk gelecek ve taşıyıcı profille çakışmayacak şekilde seçilmelidir.
Evet. Tavan boşluğu olmayan noktalar için T5399 stok kodlu sıva üstü yukarı ok modeli kullanılır; bu versiyonda mafsallı aparat sayesinde açı ayarı da yapılabilir.
SFS serisinde 1 ile 3 saat arasında kesintide yanma süresi seçenekleri bulunur. Sipariş öncesi ihtiyacınıza uygun süreyi teyit ederek belirleyebilirsiniz. İlk kullanımda şarj süresi 24 saattir.
Ürün, ISO 9001-2000 kalite yönetim sistemi çerçevesinde TS 8710 EN 60598-2-22 standardına uygun olarak üretilmektedir. Tüm plastik ekipmanlar gerekli alevalmazlık koşullarını sağlar.
