Arsel SFS Exit Acil Yönlendirme Armatürü Sıva Altı Sağ - Sol Ok SFS-24
Stok Sorunuz
Gelince Haber Ver
Garantili Ürün

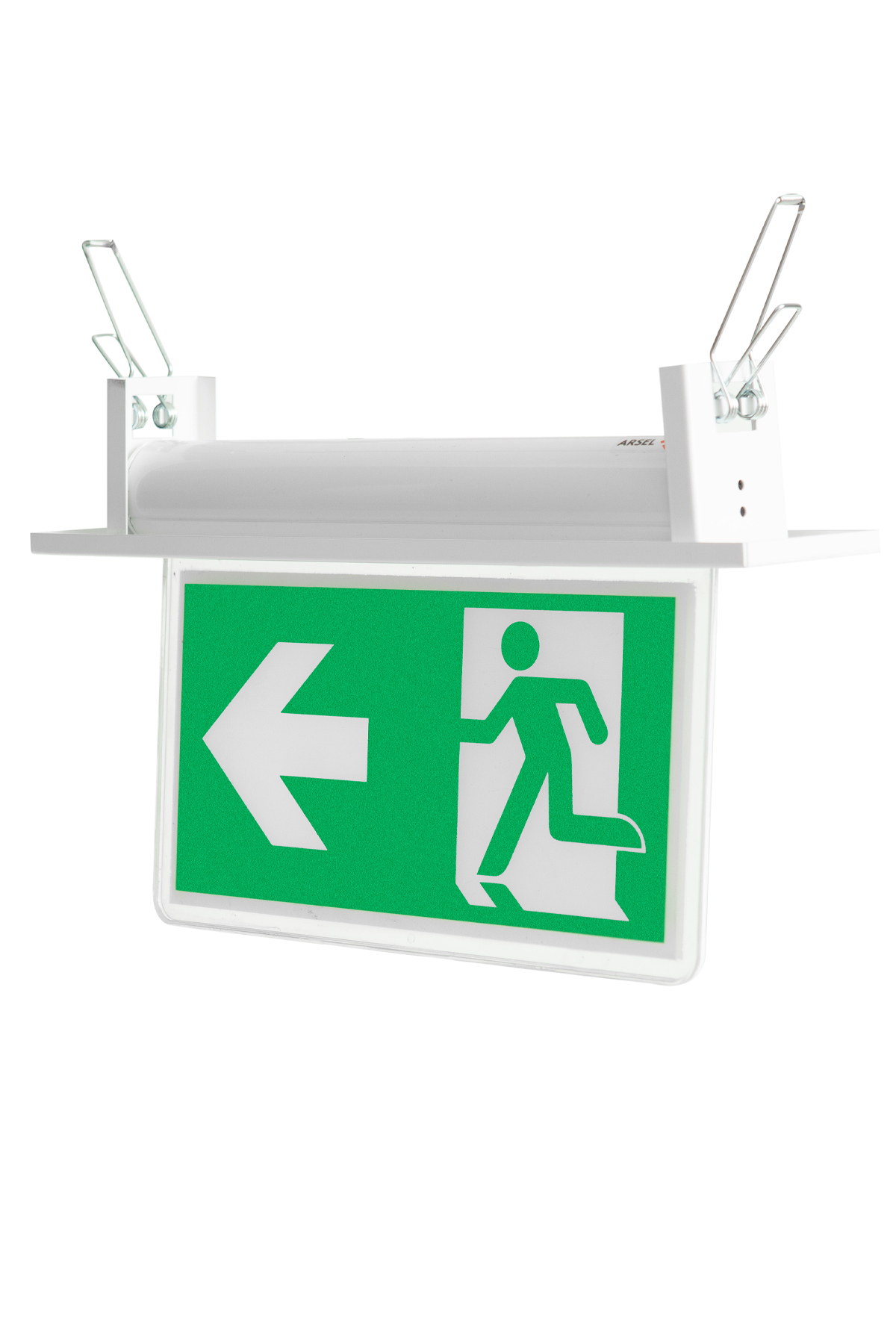

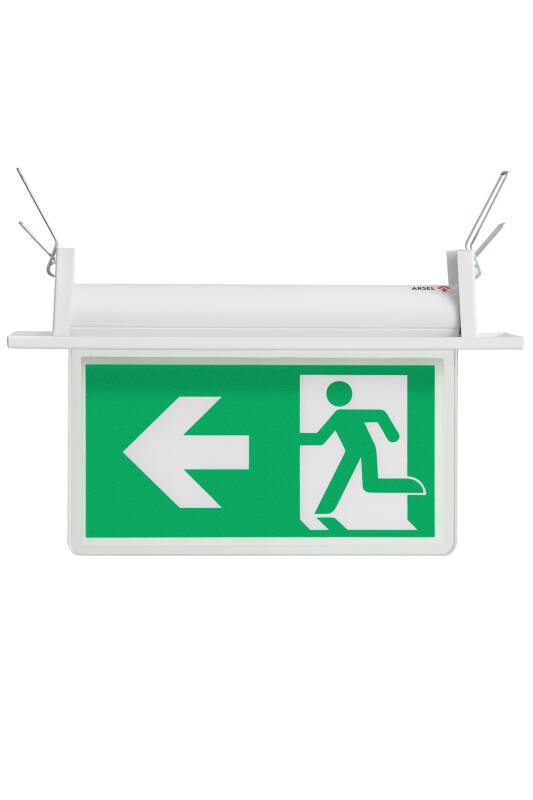

Arsel SFS Exit Sıva Altı Sağ - Sol Ok SFS-24, asma tavana gömülerek monte edilen yatay yön işaretli acil yönlendirme armatürüdür. Aynı ürün, montaj yönüne göre sağa ya da sola bakan işaret olarak kullanılır; koridor kavşaklarında gömme montajın sade görünümünü yön verme işleviyle birleştirir.
Önemli Güvenlik Notu: Yatay ok işaretlerinde okun gösterdiği yön, kaçış yolu projesindeki gerçek güzergâhla birebir örtüşmelidir. Gömme montajda yön, armatür tavana oturtulurken kesinleşir ve sonradan değiştirmek tavan sökümü gerektirir. Bu nedenle yön dağılımı montaj öncesi plan üzerinde netleştirilmelidir.
Kavşak Noktasında Gömme İşaretleme
Asma tavanlı bir koridorun kavşağında, sarkan bir gövde mimari düzeni bozar. Gömme armatürde gövde tavan boşluğunda kaldığı için mekânda yalnızca yeşil panel görünür; işaret okunur, armatür fark edilmez.
Yatay ok işaretli bu model, kişinin sağa veya sola döndüğü noktalara aittir. T şeklinde ayrılan koridorlar, asansör holünden çıkışa dönülen köşeler ve blok bağlantı geçişleri tipik uygulama alanlarıdır.
Gömme (T5395)
Asma tavanlı ofis, otel ve mağaza koridorlarında tercih edilir. Görünüm sadedir, gövde darbeden korunur; ancak tavan boşluğu ve düzgün kesim şarttır.
Sıva üstü (T5153)
Tavan boşluğu olmayan noktalarda sıva üstü yatay ok modeli kullanılır. Mafsallı aparat sayesinde açı ayarı yapılabilir.
Tavan Planlamasında Nelere Dikkat Edilir?
Gömme armatürlerin montaj yerleri, mekanik ve elektrik projeleriyle birlikte belirlenmelidir. Havalandırma kanalı, sprinkler borusu, kablo tavası ve taşıyıcı profil, armatür gövdesine ayrılan boşluğu daraltabilir.
Kesim boşluğu düzgün kenarlı açılmalı, armatür tavan düzlemine dik oturmalıdır. Eğik duran bir panelde ok yönü uzaktan bakıldığında yanlış algılanabilir; bu, yatay ok işaretlerinde özellikle önemlidir.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün adı | Arsel SFS Exit Acil Yönlendirme Armatürü Sıva Altı Sağ - Sol Ok |
| Model | SFS-24 |
| Stok kodu | T5395 |
| Marka | ARSEL |
| Panel işareti | Yatay ok (sağ - sol) + koşan insan |
| Montaj tipi | Sıva altı (asma tavana gömme) |

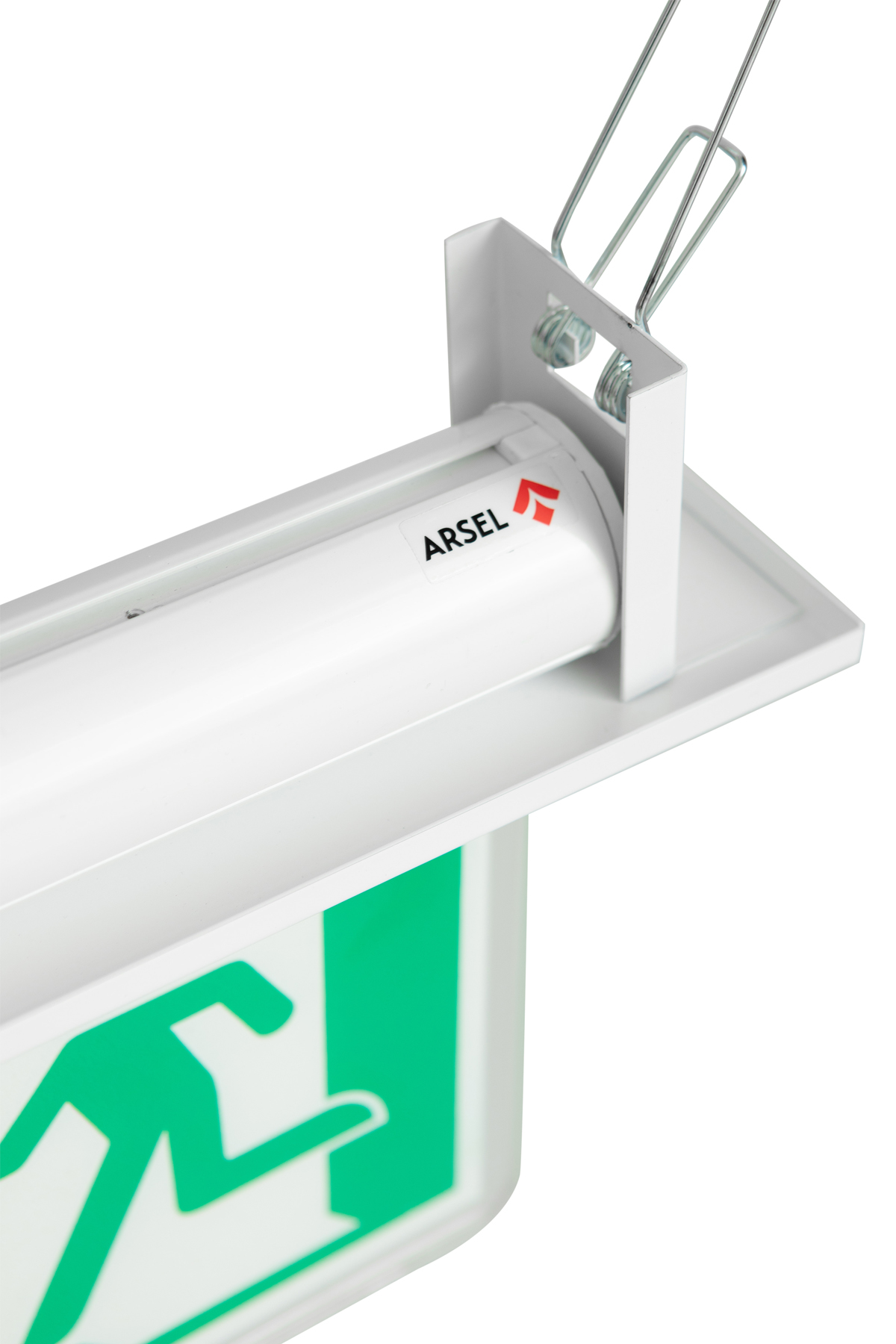

| Montaj aparatı | Elektrostatik toz beyaz boyalı sac, yaylı kolay montaj |
| Gövde | Alüminyum profil gövde, ABS plastik yan kapaklar |
| Difüzör | 5 mm şeffaf akrilik panel |
| Işık kaynağı | LED — 6500 K Beyaz Işık |
| Batarya | Nikel-kadmiyum (Ni-Cd) |
| Şarj yöntemi | Sürekli (continuous) şarj |
| Kesintide yanma süresi | 1-3 saat (model seçeneğine göre) |
| İlk şarj süresi | 24 saat |
| Besleme | 220 V AC 50 Hz |
| Acil moda geçiş | 150 V altı |
| Şarja dönüş | 185 V üstü |
| Standartlar | TS 8710 EN 60598-2-22, ISO 9001-2000 |
Öne Çıkan Özellikler
- Yatay yön esnekliği: Sağ ve sol yön veren noktalar tek stok kaleminden karşılanır.
- Gömme montaj: Gövde tavan boşluğunda kalır; mekânda yalnızca panel görünür.
- Yaylı sac aparat: Kesim boşluğuna vida gerektirmeden oturur.
- Gerilim izlemeli geçiş: 150 V altında acil moda, 185 V üstünde şarja döner.
- Kenardan LED aydınlatma: Panel yüzeyinde homojen görünüm, net ok kenarları.
- Alevalmaz plastik ekipmanlar: Ürünün plastik parçaları gerekli alevalmazlık koşullarını sağlar.
SFS Sıva Altı Ailesi
| Stok Kodu | Panel İşareti | Hangi Noktada |
|---|---|---|
| T5395 | Sağ - sol ok | Koridor kavşağı, köşe dönüşü |
| T5151 | Yukarı ok | Düz devam, üst kata çıkış |
| T5397 | Aşağı ok | Kapı önü tavan, alt kata iniş |
| 4113 | EXIT etiketli (sıva üstü) | Çıkış kapısı üstü |
Kullanım Alanları
- Ofis katları: Asma tavanlı koridor kavşakları, blok geçişleri
- Oteller: Kat koridorlarında merdiven kovasına dönüş noktaları
- Alışveriş merkezleri: Ortak alan kesişimleri, mağaza koridoru birleşimleri
- Resepsiyon alanları: Giriş holünden yan çıkışlara yönlendirme
- Restoranlar ve toplantı alanları: Salondan servis koridoruna geçişler
- Üniversite, yurt ve okullar: Blok bağlantı koridorları
- Asma tavanı olmayan veya tavan boşluğu yetersiz mekânlarda kullanılamaz.
- Çıkış kapısının tam üstünde kullanılmaz; orada EXIT etiketli model tercih edilir.
- Dikey yön (üst/alt kat) gerektiren merdiven noktalarında kullanılmaz.
- Kaçış yolu zemin aydınlatmasının yerine geçmez; bu ihtiyaç acil aydınlatma armatürleri ile karşılanır.
Montaj Adımları
- Kat planında kavşak noktalarını işaretleyin ve her nokta için okun bakacağı yönü plan üzerine yazın.
- Tavan boşluğu yüksekliğini ve içinden geçen tesisatı kontrol edin.
- Kesim boşluğunu düzgün kenarlı açın; armatürün tavan düzlemine dik oturacağından emin olun.
- Besleme kablosunu 220 V AC sürekli enerjili bir hattan çekin.
- Armatürü yaylı aparatla kesite oturtun ve yürüyüş hattından bakarak ok yönünü teyit edin.
- İlk kullanımda bataryayı 24 saat kesintisiz şarj edin; yılda bir tam süreli deşarj testi uygulayın.
İpucu: Gömme armatürlerde yön hatasının bedeli yüksektir; düzeltmek tavan sökümü gerektirir. Montaj günü, elektrikçiye kat planının ok yönleri işaretlenmiş bir kopyasını verin.
Dikkat: Gömme montajda armatürün üzeri yalıtım malzemesi veya tavan dolgusu ile kapatılmamalıdır. İşaretlerin yönü, adedi ve konumu proje hesabına ve yürürlükteki yangın yönetmeliğine göre belirlenir. Elektrik bağlantısı yalnızca yetkili kişi tarafından yapılmalıdır.
Sıva altı ve sıva üstü tüm paneller
Kaçış yolu aydınlatma armatürleri
Ana kategori ve alt gruplar
Besleme ve bağlantı çözümleri
Toplu alım ve proje teklifi için eticaret@mutel.com.tr adresine yazabilirsiniz. 10 yıllık Pelsan aydınlatma bayiisi Mutel Elektrik, acil aydınlatma ve yönlendirme grubunda çok markalı tedarik desteği verir.
Sıkça Sorulan Sorular
Evet. Ürün yatay yön oku işaretlidir ve montaj yönüne göre sağa veya sola bakacak şekilde konumlandırılır. Gömme montajda bu yön, armatür tavana oturtulurken kesinleşir.
Asma tavan uygulamalarına uygundur ve armatür gövdesinin girebileceği bir tavan boşluğu gerektirir. Boşluksuz tavanlarda T5153 stok kodlu sıva üstü yatay ok modeli kullanılır.
Aparat elektrostatik toz beyaz boyalı sacdan üretilmiştir ve yaylı sistemle çalışır. Armatür kesim boşluğuna itildiğinde yaylar açılarak gövdeyi tavan levhasına sabitler.
Gerilim 150 V'un altına düştüğünde armatür acil aydınlatma moduna geçer; 185 V'un üzerine çıktığında şarj durumuna döner. Ürün 285 V'a kadar olan dalgalanmalara dayanıklıdır.
SFS serisinde 1 ile 3 saat arasında kesintide yanma süresi seçenekleri bulunur. İlk kullanımda şarj süresi 24 saattir.
Ürün, ISO 9001-2000 kalite yönetim sistemi çerçevesinde TS 8710 EN 60598-2-22 standardına uygun olarak üretilmektedir.
