Arsel SFS Exit Acil Yönlendirme Armatürü Sıva Üstü Yukarı Ok SFS-24
Stok Sorunuz
Gelince Haber Ver
Garantili Ürün

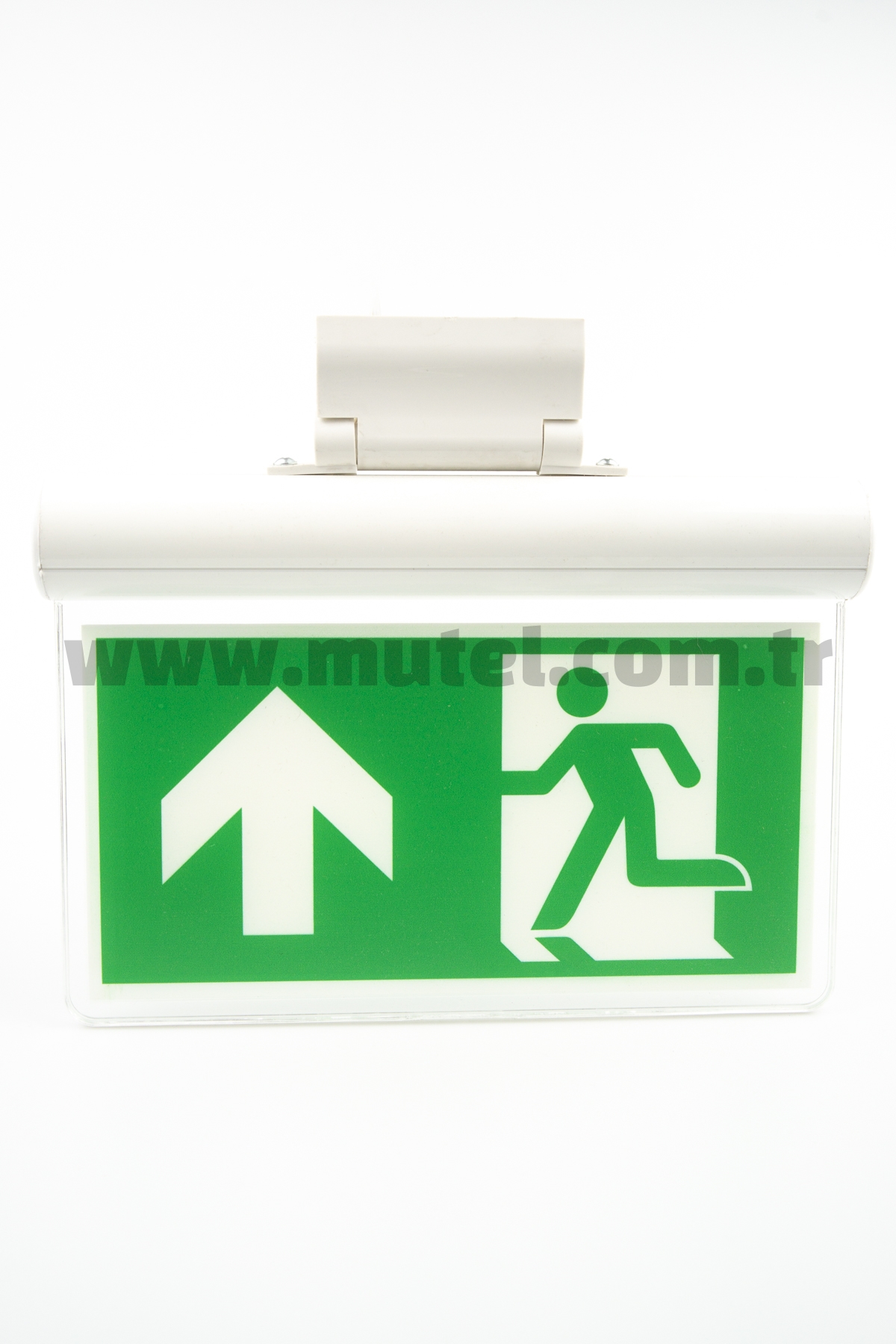

Arsel SFS Exit Sıva Üstü Yukarı Ok SFS-24, alüminyum profil gövdeli ve şeffaf akrilik panelli bir acil yönlendirme armatürüdür. Panelinde yukarı bakan ok ve koşan insan figürü bulunur; mafsallı montaj aparatı sayesinde hem tavana hem duvara takılır ve panel açısı uygulama noktasına göre ayarlanır.
Önemli Güvenlik Notu: Acil yönlendirme armatürleri, elektrik kesintisi ve yangın durumunda insanların çıkışa ulaşmasını sağlayan güvenlik ekipmanlarıdır. Panellerin yönü ve konumu binanın kaçış yolu projesine göre belirlenir; işaretleme planı yetkili elektrik mühendisi denetiminde hazırlanmalıdır.
Mafsallı Montaj Aparatı Ne Kazandırır?

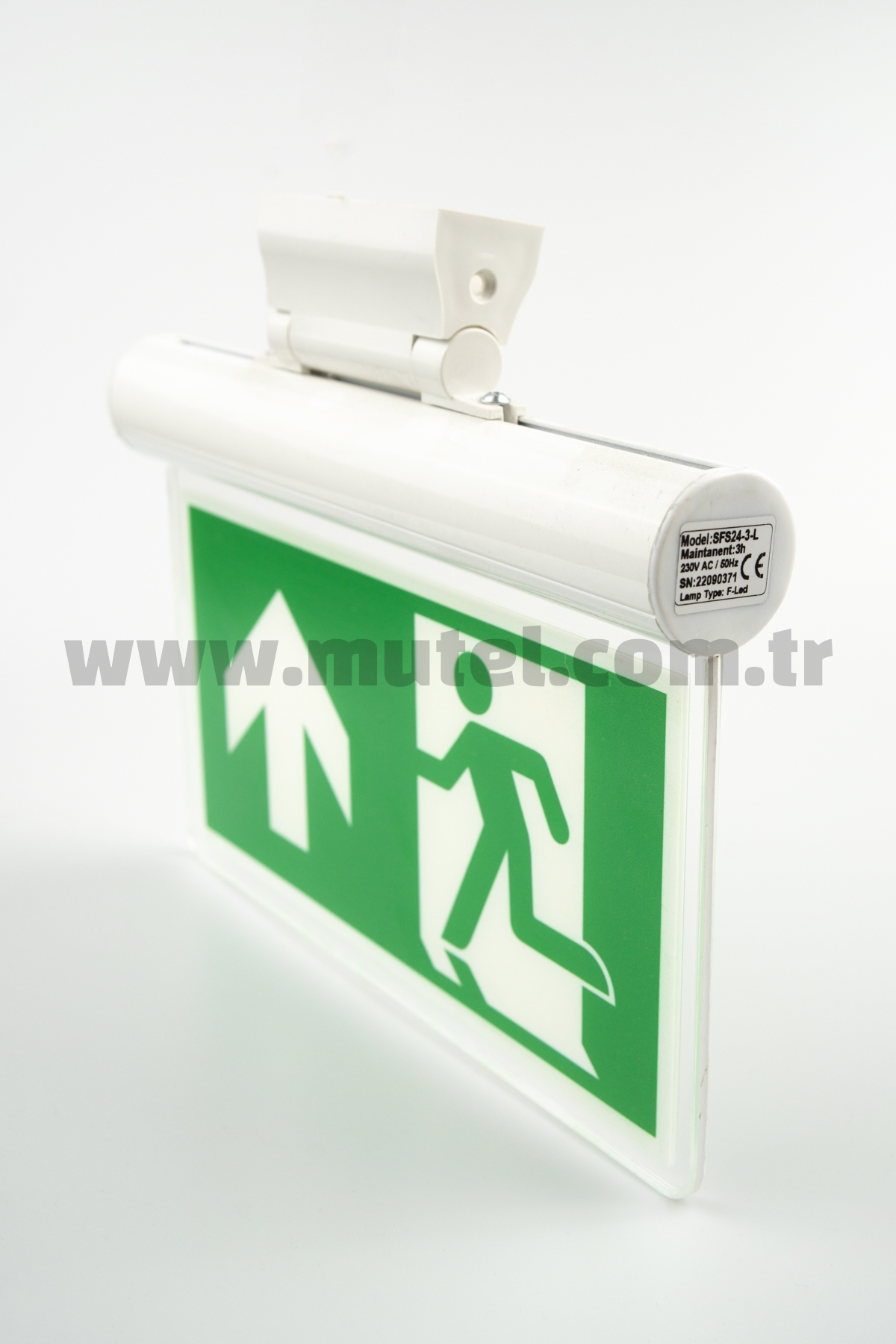

SFS serisinin en pratik yanı, gövdeyi taşıyan ABS plastik mafsallı aparattır. Aynı armatür, aparatın açısı değiştirilerek tavana veya duvara monte edilebilir; panel de bulunduğu noktaya göre öne ya da yana eğilir.
Bu esneklik, sahada sık karşılaşılan bir sorunu çözer: tabelanın asılacağı yüzey her zaman ideal açıda değildir. Kiriş altına, kanal kenarına veya nişin içine monte edilen bir armatürde birkaç derecelik açı farkı, panelin koridorun ucundan okunup okunamamasını belirler.
İpucu: Montajdan önce armatürü aparatına takıp yerinde tutun ve koridorun en uzak noktasından bakın. Açıyı bu bakış hattına göre sabitleyin; birkaç dakikalık bu kontrol, sonradan sökme-takma işini ortadan kaldırır.
Yukarı Ok Hangi Noktada Kullanılır?
Yukarı ok, kaçış güzergâhında iki farklı mesaj taşır. Düz bir koridorda "aynı doğrultuda ilerlemeye devam et" anlamına gelir; merdiven başında ise "üst kata çık" der.
Bu nedenle armatürün bina içindeki dağılımı, kat planı üzerinde tahliye güzergâhı çizilerek yapılır. Ara noktalarda görüş hattı kesildiğinde yeni bir armatür eklenir; böylece kişi bir tabeladan diğerini görerek ilerler.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün adı | Arsel SFS Exit Acil Yönlendirme Armatürü Sıva Üstü Yukarı Ok |
| Model | SFS-24 |
| Stok kodu | T5399 |
| Marka | ARSEL |
| Panel işareti | Yukarı ok + koşan insan |
| Montaj tipi | Sıva üstü (tavan veya duvar, mafsallı aparat) |
| Gövde | Alüminyum profil gövde, ABS plastik yan kapaklar |
| Difüzör | 5 mm şeffaf akrilik panel |
| Etiket paneli | Beyaz folyo üzeri latex baskı |
| Işık kaynağı | LED — 6500 K Beyaz Işık |
| Batarya | Nikel-kadmiyum (Ni-Cd) |
| Şarj yöntemi | Sürekli (continuous) şarj |
| Kesintide yanma süresi | 1-3 saat (model seçeneğine göre) |
| İlk şarj süresi | 24 saat |
| Çalışma şekli | Sürekli veya kesintide yanan model seçeneği |
| Besleme | 220 V AC 50 Hz |
| Standartlar | TS 8710 EN 60598-2-22, ISO 9001-2000 |
Öne Çıkan Özellikler
- Mafsallı montaj aparatı: Tavan ve duvar uygulamasında açı ayarı; tek ürünle farklı montaj senaryoları.
- Alüminyum profil gövde: İnce ve rijit yapı; ABS yan kapaklarla kapalı gövde.
- Kenardan aydınlatma: LED'ler profil içinden pleksi boyunca ışıma yaparak figürü eşit aydınlatır.
- 5 mm akrilik difüzör: Şeffaf panel, baskılı figürü net ve homojen gösterir.
- Alevalmazlık: Ürünün tüm plastik ekipmanları gerekli alevalmazlık koşullarını sağlar.
- Bağımsız çalışma: Batarya ve güç kaynağı armatürün içindedir; harici ünite gerekmez.
SFS Ailesinde Model Seçimi
Seride montaj tipi ve panel işareti değişir; gövde yapısı, ışık kaynağı ve elektriksel özellikler ortaktır.
| Stok Kodu | Montaj | Panel İşareti |
|---|---|---|
| T5399 | Sıva üstü | Yukarı ok |
| T5152 | Sıva üstü | Aşağı ok |
| T5153 | Sıva üstü | Sağ - sol ok |
| 4113 | Sıva üstü | EXIT etiketli |
| T5151 | Sıva altı | Yukarı ok |
| T5397 | Sıva altı | Aşağı ok |
| T5395 | Sıva altı | Sağ - sol ok |
Kullanım Alanları
- Yangın çıkış kapıları: Kapıya yönlendiren koridor ara noktaları
- Ofisler ve toplantı odaları: Kat holleri, açık ofis geçiş aksları
- Resepsiyon alanları: Giriş holünden merdivene yönlendirme
- Alışveriş merkezleri: Ortak alan koridorları, servis geçişleri
- Oteller, barlar ve restoranlar: Salon çıkışları, kat koridorları
- Üniversite, yurt, okul ve kolejler: Amfi ve sınıf koridorları, merdiven sahanlıkları
- Aşağı doğru tahliye yapılan merdivenlerde kullanılmaz; o noktada aşağı ok işaretli model gerekir.
- Asma tavana gömme uygulama isteniyorsa sıva üstü model yerine sıva altı versiyon tercih edilir.
- Patlayıcı ortam sınıflandırması yapılmış sahalarda kullanılmaz; oralarda ex-proof acil aydınlatma armatürleri gerekir.
- Kaçış yolu zemin aydınlatmasının yerine geçmez; bu ihtiyaç acil aydınlatma armatürleri ile karşılanır.
Montaj ve Devreye Alma
- Kat planı üzerinde tahliye güzergâhını çizin ve yukarı ok gerektiren ara noktaları işaretleyin.
- Mafsallı aparatı tavana veya duvara sabitleyin; armatürü takmadan önce açıyı bakış hattına göre ayarlayın.
- Beslemeyi 220 V AC sürekli enerjili bir hattan alın; anahtarla kesilen aydınlatma devresine bağlamayın.
- Çalışma şeklini belirleyin: sürekli yanan model işareti her an görünür kılar, kesintide yanan model enerji tüketimini düşürür.
- İlk kullanımda bataryayı 24 saat kesintisiz şarj edin.
- Yılda en az bir kez tam süreli deşarj testi uygulayın ve sonucu kayıt altına alın.
Dikkat: Bu armatür binanın kaçış yolu projesinin yerine geçmez. İşaretlerin yönü, adedi ve konumu proje hesabına ve yürürlükteki yangın yönetmeliğine göre belirlenir. Elektrik bağlantısı ve batarya değişimi yalnızca yetkili kişi tarafından, enerji kesildikten sonra yapılmalıdır.
Ok işaretli ve etiketli tüm paneller
Kaçış yolu aydınlatma armatürleri
Ana kategori ve alt gruplar
Besleme ve bağlantı çözümleri
Toplu alım ve proje teklifi için eticaret@mutel.com.tr adresine yazabilirsiniz. 10 yıllık Pelsan aydınlatma bayiisi Mutel Elektrik, acil aydınlatma ve yönlendirme grubunda çok markalı tedarik desteği verir.
Sıkça Sorulan Sorular
İkisi de mümkündür. Ürünle birlikte gelen ABS plastik mafsallı montaj aparatı hem tavan hem duvar uygulamasına uygundur ve panel açısı ayarlanabilir.
SFS serisinde 1 ile 3 saat arasında kesintide yanma süresi seçenekleri bulunur. Sipariş öncesi ihtiyacınıza uygun süreyi teyit ederek belirleyebilirsiniz. İlk kullanımda şarj süresi 24 saattir.
Sürekli yanan modelde işaret her zaman görünür durumdadır; kesintide yanan modelde armatür yalnızca elektrik kesildiğinde devreye girer. Kaçış yolu işaretlerinde genellikle sürekli yanan model tercih edilir.
Bu model sıva üstü versiyondur. Asma tavana gömme uygulama için sıva altı versiyonlar kullanılır. Ayrıca opsiyonel sıva altı montaj aparatı da bulunmaktadır; uygunluğu sipariş öncesi teyit edilmelidir.
LED'ler alüminyum profilin içinde yer alır ve ışık, 5 mm şeffaf akrilik panel boyunca ilerleyerek üzerindeki figürü aydınlatır. Bu kenardan aydınlatma yöntemi, panel yüzeyinde homojen bir görünüm sağlar.
Ürün, ISO 9001-2000 kalite yönetim sistemi çerçevesinde TS 8710 EN 60598-2-22 standardına uygun olarak üretilmektedir. Tüm plastik ekipmanlar gerekli alevalmazlık koşullarını sağlar.
