Siemens 16A B Tipi Klasik Otomatik Sigorta 5SL6116-6YA
İndirim
Stok Sorunuz
Gelince Haber Ver
Garantili Ürün

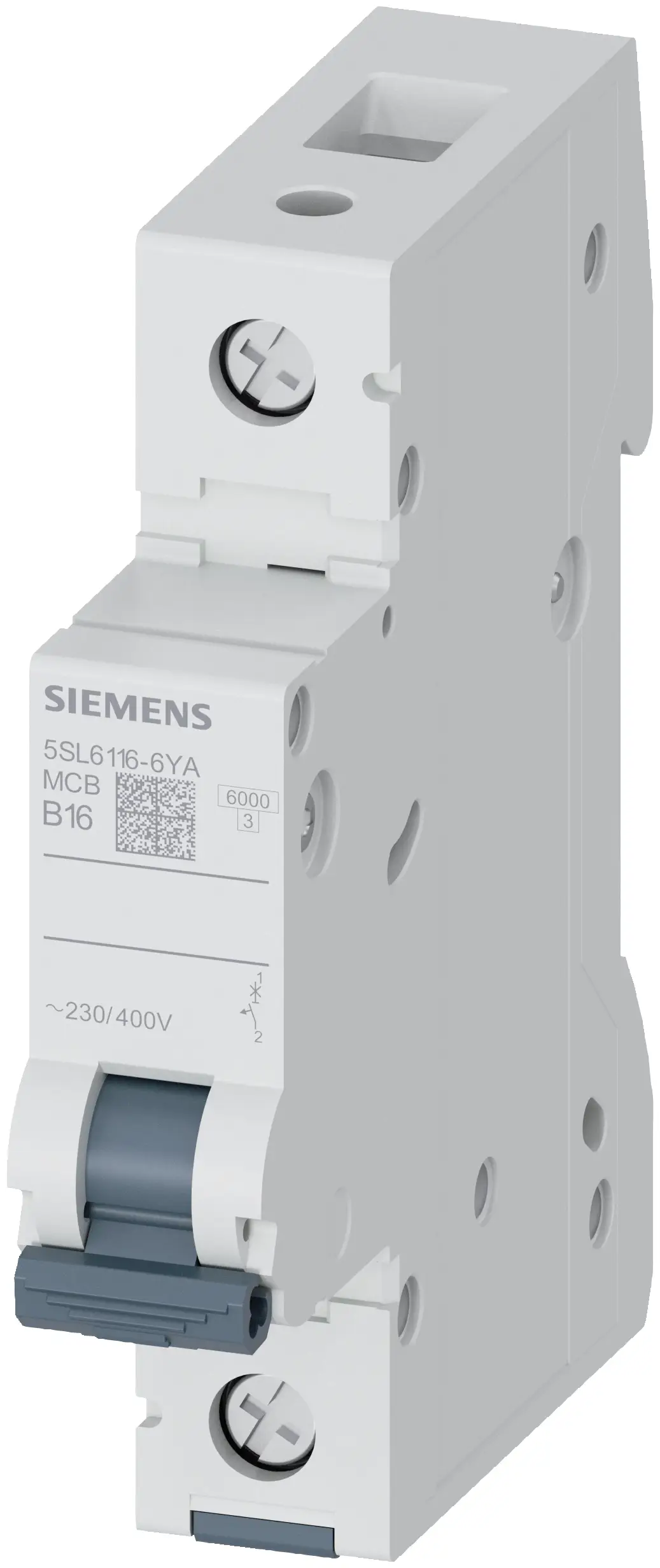

Siemens 16A B Tipi Klasik Otomatik Sigorta 5SL6116-6YA, SENTRON 5SL6 serisine ait tek kutuplu bir minyatür devre kesicidir. 16 A anma akımı, B açma eğrisi ve EN 60898'e göre 6 kA kesme kapasitesiyle priz gruplarını ve genel aydınlatma hatlarını aşırı yük ile kısa devreye karşı korur. Bu sayfadaki teknik değerler Siemens'in ürün veri sayfasından alınmıştır; sipariş öncesi kod okuma, eğri seçimi ve klasik sürüm farkını birlikte ele alıyoruz.
Önemli Güvenlik Notu: Otomatik sigorta yalnızca aşırı yük ve kısa devre koruması sağlar; toprağa kaçan akıma karşı can güvenliği için devrede ayrıca kaçak akım rölesi bulunmalıdır. Pano içi bağlantı, kesit seçimi ve devreye alma, enerji kesildikten sonra yetkili elektrikçi veya elektrik mühendisi tarafından yapılmalıdır.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün adı | Siemens 16A B Tipi Klasik Otomatik Sigorta |
| Sipariş kodu | 5SL6116-6YA |
| Mutel stok kodu | 2629 |
| Marka / seri | Siemens SENTRON 5SL6 |
| Ürün tanımı | Minyatür devre kesici (otomatik sigorta) |
| Kutup düzeni | 1 (1P) |
| Anma akımı | 16 A (30 °C'de) |
| Açma eğrisi | B |
| Kesme kapasitesi | 6 kA (EN 60898) |
| Enerji sınırlama sınıfı | 3 |
| Besleme gerilimi | 400 V AC, 50/60 Hz |
| İzolasyon gerilimi (Ui) | 250 V tek fazlı işletimde, 400 V çok fazlı işletimde |
| DC kullanım | Kutup başına en fazla 62,5 V DC; AC ve DC karma kullanım yok |
| Aşırı gerilim kategorisi | 3 |
| Kirlilik derecesi | 2 |
| Mekanik ömür | Tipik 10.000 işletim çevrimi |
| Koruma derecesi | Dağıtım panosu kapağıyla IP20 |
| Bağlanabilir iletken kesiti | 0,75 – 25 mm² (tek telli, çok telli ve yüksüklü ince telli) |
| Sıkma torku | 2,5 – 3 N·m |
| Boyutlar (Y × G × D) | 90 × 18 × 76 mm; montaj derinliği 70 mm |
| Modül genişliği | 1 modül (18 mm) |
| Montaj konumu | İsteğe bağlı |
| Çalışma sıcaklığı | -25 °C ile +45 °C arası |
| Depolama sıcaklığı | -40 °C ile +75 °C arası |
| Malzeme özellikleri | Halojensiz, silikonsuz, mühürlenebilir |
| Nötr kesme | Hayır |
| Temas koruması | Hayır |
| Takılabilir ilave tertibat | Hayır |
| Kullanım uygunluğu | Mesken ve altyapı |
| Veri kaynağı | Siemens ürün veri sayfası, son değişiklik 26.05.2026 |
5SL6116-6YA Kodu Ne Anlatıyor?
Siemens 5SL kodları ürünün temel özelliklerini hane hane taşır. Kodu okuyabilen bir satın almacı, etiketi görmeden kesme sınıfını, kutup düzenini, anma akımını ve açma eğrisini bilir. Sipariş listesi doğrularken bu okuma her satırda birkaç saniye kazandırır.
| Kod Parçası | Anlamı | Bu Üründe |
|---|---|---|
| 5SL6 | Seri ve kesme kapasitesi sınıfı | 6 kA sınıfı SENTRON 5SL6 |
| 1 | Kutup düzeni | 1 kutup |
| 16 | Anma akımı | 16 A |
| -6 | Açma eğrisi | B eğrisi |
| YA | Sürüm eki | Mutel'de "Klasik" olarak listelenen sürüm |
Aynı gövdenin C eğrili karşılığı 5SL6116-7YA kodunu taşır. Kod okuma yöntemini örneklerle anlatan Siemens otomatik sigorta seçim rehberi, karışık bir sipariş listesini doğrularken yol gösterir.
B Eğrisi: Hangi Yükler İçin Doğru Seçim?
Açma eğrisi, sigortanın kısa devre anında hangi akım seviyesinde gecikmesiz açacağını belirler. EN 60898-1'e göre B eğrili bir sigorta, anma akımının 3 ile 5 katı arasındaki akımda anında açar. 16 A için bu eşik 48 ile 80 A arasına denk gelir.
Düşük eşik, kalkış akımı olmayan yüklerde avantajdır: aydınlatma hatları, priz grupları ve rezistif ısıtıcılar. Uzun hat sonunda kısa devre akımı düştüğünde bile B eğrisi açma sınırının içinde kalır. Bu yüzden priz gruplarında ve hat uzunluğunun fazla olduğu daire tesisatlarında B eğrisi tercih edilir.
İpucu: Aynı hatta motor, kompresör veya çok sayıda LED sürücü bulunuyorsa devreye girme akımı B eşiğini aşabilir ve sigorta gereksiz yere atar. Bu tür yükler için aynı akım kademesinin C eğrili sürümü olan 5SL6116-7YA tercih edilir.
Klasik Sürüm ile Standart 5SL6116-6 Arasındaki Fark
Mutel'de aynı akım ve eğride iki Siemens kodu listelenir: klasik 5SL6116-6YA ve standart 5SL6116-6. İkisi de tek kutuplu, 16 A, B eğrili ve 6 kA sınıfındadır. Fark, iki ürünün veri sayfaları yan yana konulduğunda şu satırlarda ortaya çıkar.
| Özellik | 5SL6116-6YA (Klasik) | 5SL6116-6 (Standart) |
|---|---|---|
| Ürün kodu | 5SL6116-6YA | 5SL6116-6 |
| Kutup düzeni | 1P | 1P |
| Anma akımı | 16 A | 16 A |
| Açma eğrisi | B | B |
| Kesme kapasitesi, EN 60898 | 6 kA | 6 kA |
| Kesme kapasitesi, IEC 60947-2 | Veri sayfasında belirtilmemiş | 6 kA |
| Temas koruması | Hayır | Evet |
| Takılabilir ilave tertibat | Hayır | Evet |
| Birlikte anahtarlanan nötr | Hayır | Hayır |
| İzolasyon gerilimi (Ui) | 400 V | 440 V |
| IP koruma türü | Dağıtım panosu kapağıyla IP20 | IP20, iletkenler bağlı hâlde |
| Modül genişliği | 18 mm | 18 mm |
| Boyutlar (Y × G × D) | 90 × 18 × 76 mm | 90 × 18 × 76 mm |
Klasik sürüm, yardımcı kontak veya arıza sinyal kontağı gibi ek modül planlanmayan ve temel koruma ihtiyacı olan panolar için ekonomik seçenektir. Pano içinde ek modül takılacaksa veya klemens bölgesinde temas koruması isteniyorsa standart 5SL6116-6 seçilir.
Öne Çıkan Özellikler
- 6 kA kesme kapasitesi: Konut ve ticari dağıtım panolarındaki kısa devre akımlarını EN 60898 sınırları içinde keser.
- B eğrisi: Anma akımının 3 ile 5 katında (48 – 80 A) ani açma; aydınlatma, priz ve rezistif yükler için hassas koruma.
- Geniş kesit aralığı: 0,75 mm² ile 25 mm² arasındaki iletkenler aynı klemense bağlanır.
- Tek modül gövde: 18 mm genişlik ile pano rayında yer tasarrufu; montaj konumu serbest.
- Ekonomik klasik sürüm: Ek modül planlanmayan temel koruma ihtiyaçları için sade gövde.
- Halojensiz ve silikonsuz malzeme: Yanma durumunda korozif gaz oluşumunu azaltan, hassas ortamlara uygun gövde.
- Mühürlenebilir: Sayaç panosu ve ortak alan uygulamalarında yetkisiz müdahaleye karşı mühür imkânı.
Aynı Seride Diğer Akım Kademeleri
Klasik 5SL6 tek kutuplu B eğrili seri Mutel'de 6 A'dan 40 A'ya kadar 7 kademede listelenir. Tüm kademeler aynı 6 kA sınıfında ve aynı gövde ölçüsündedir; yalnızca anma akımı değişir. Kodun tire öncesi son iki hanesi doğrudan akımı verir.
| Ürün Kodu | Anma Akımı | Eğri | Kutup | Kesme Kapasitesi |
|---|---|---|---|---|
| 5SL6106-6YA | 6 A | B | 1P | 6 kA |
| 5SL6110-6YA | 10 A | B | 1P | 6 kA |
| 5SL6116-6YA | 16 A (bu ürün) | B | 1P | 6 kA |
| 5SL6120-6YA | 20 A | B | 1P | 6 kA |
| 5SL6125-6YA | 25 A | B | 1P | 6 kA |
| 5SL6132-6YA | 32 A | B | 1P | 6 kA |
| 5SL6140-6YA | 40 A | B | 1P | 6 kA |
| 5SL6116-7YA | 16 A | C | 1P | 6 kA |
Kesme kapasitesi 10 kA gereken sanayi panoları için 5SL4 serisi ve 80 A üzeri kademeler için 5SP4 serisi Siemens otomatik sigorta kategorisinde listelenir.
Kullanım Alanları
- Konut panoları: Mutfak ve oda priz grupları, genel aydınlatma hatları
- Ofisler: Masa priz grupları, yazıcı ve küçük ofis cihazları
- Dükkân ve mağazalar: Vitrin, reyon ve kasa priz hatları
- Otel odaları: Oda priz grupları ve minibar hatları
- Atölyeler: Rezistif yüklü priz grupları
- Kalkış akımı yüksek motor, kompresör ve çok sayıda LED sürücü içeren hatlarda B eğrisi gereksiz açma yapabilir; C eğrili 5SL6116-7YA tercih edilir.
- Kısa devre akımının 6 kA'yı aşabileceği trafoya yakın sanayi panolarında 10 kA sınıfı 5SL4 serisi gerekir.
- Ortam sıcaklığı 45 °C'yi aşan pano içlerinde veri sayfasındaki çalışma aralığının dışına çıkılır.
- Yardımcı kontak veya arıza sinyal modülü takılacak uygulamalarda klasik sürüm yerine standart 5SL6116-6 kullanılır.
- Toprak kaçağına karşı koruma sağlamaz; can güvenliği için Siemens kaçak akım koruma ürünleriyle birlikte planlanır.
Montaj ve Devreye Alma
- Panoyu enerjisiz hâle getirin ve gerilim yokluğunu ölçerek doğrulayın.
- Sigortayı pano rayına oturtun; 1 modül (18 mm) genişlik için rayda yer ayırın, montaj konumu serbesttir.
- İletken kesitinin 0,75 ile 25 mm² aralığında olduğunu, ince telli iletkenlerde yüksük kullanıldığını kontrol edin.
- Klemens vidalarını 2,5 ile 3 N·m tork aralığında sıkın; gevşek bağlantı ısınmanın en yaygın sebebidir.
- Korunan devrenin etiketini pano şemasına işleyin; mühürleme gerekiyorsa bu aşamada uygulayın.
- Enerji verdikten sonra sigortayı elle açıp kapatarak mekanik çalışmayı doğrulayın.
Dikkat: Sigortanın anma akımı, koruduğu iletkenin taşıma kapasitesini aşmamalıdır; kesit seçimi döşeme yöntemine ve proje hesabına göre yapılır. Veri sayfası AC ve DC karma kullanımı açıkça yasaklar; DC uygulamada kutup başına 62,5 V sınırı aşılmaz.
5SL6, 5SL4 ve 5SP4 serilerinin tüm kademeleri
Sigortayı tamamlayan kaçak akım röleleri
Kontaktör, röle ve şalter aileleri
Sigorta kodundan model doğrulama rehberi
Proje ve toptan alımlar için eticaret@mutel.com.tr adresine yazabilirsiniz. 10 yıllık Pelsan aydınlatma bayiisi Mutel Elektrik, Siemens şalt grubunda Karaköy, Çerkezköy OSB ve Hadımköy şubelerinden tedarik desteği verir.
Sıkça Sorulan Sorular
Priz grupları ve genel aydınlatma hatları için uygundur. B eğrisi kalkış akımı olmayan bu yüklerde hassas koruma sağlar.
B eğrisi anma akımının 3 ile 5 katında, C eğrisi 5 ile 10 katında ani açma yapar. 16 A için B eğrisi 48 ile 80 A arasında açar; kalkış akımlı yüklerde C eğrili 5SL6116-7YA tercih edilir.
İkisi de 1 kutup, 16 A, B eğrili ve 6 kA sınıfındadır. Veri sayfalarına göre standart sürümde temas koruması ve takılabilir ilave tertibat desteği vardır; klasik sürümde bu iki özellik yoktur ve çok fazlı izolasyon gerilimi 400 V olarak verilir.
Tek telli, çok telli ve yüksüklü ince telli iletkenlerde 0,75 mm² ile 25 mm² arası kesitler bağlanabilir. Vida bağlantısı 2,5 ile 3 N·m tork aralığında sıkılır.
Hayır. Yalnızca aşırı yük ve kısa devre koruması sağlar. Toprak kaçağına karşı can güvenliği için devrede ayrıca kaçak akım rölesi bulunmalıdır.
Veri sayfasına göre kutup başına en fazla 62,5 V DC ile kullanılabilir. AC ve DC devrelerde karma kullanıma izin verilmez.
İşletimde -25 °C ile +45 °C, depolamada -40 °C ile +75 °C aralığı geçerlidir. Anma akımı 30 °C ortam sıcaklığı için verilmiştir.
