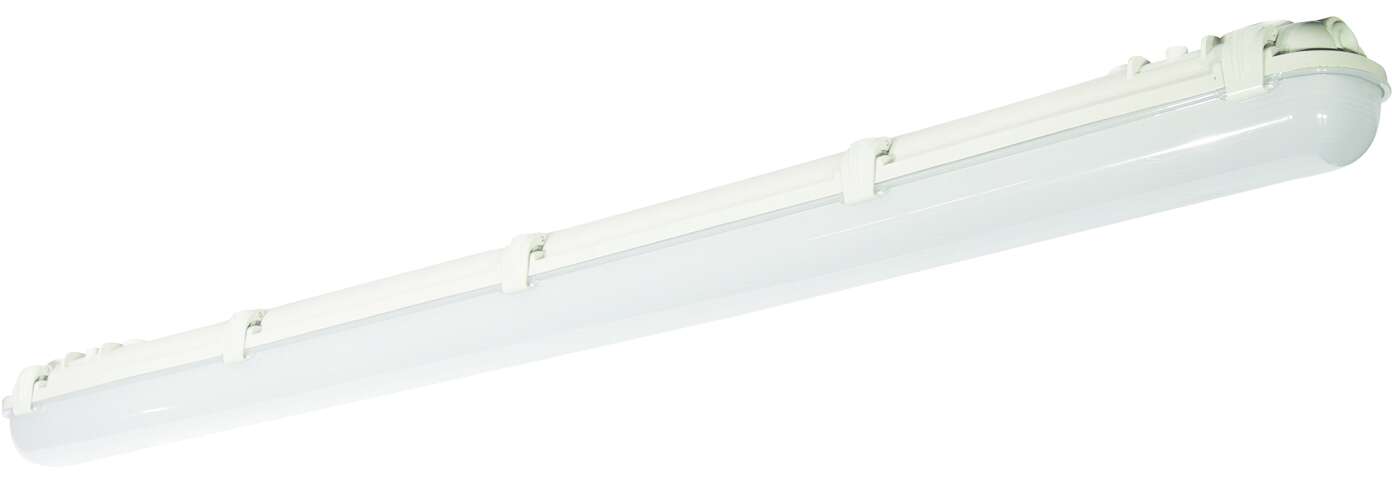

Pelsan Largo 20W 6500K IP65 60cm Led Etanj Armatür - 109150

Pelsan Largo 20W 6500K IP65 60cm Led Etanj Armatür (109150), Pelsan'ın Largo LED etanj armatür ailesinden 663 mm boyunda, 20 W güçte bir LED etanj armatürdür. Pelsan belgesine göre 2.400 lm ışık akısı ve 120 lm/W etkinlik faktörüyle 6500K beyaz ışık verir; GRP (fiberglass) gövdesi IP65 ve IK08 sınıfındadır. Bu sayfadaki teknik değerler Pelsan'ın ürün belgesinden alınmıştır; GRP gövdenin üstünlüklerini, varyant seçimini ve montaj adımlarını açıklıyoruz.

Teknik Özellikler

109150 Ürün Kodu ve Largo LED Varyantları

Pelsan ürün kodları sıralı numaralardır; kodun hanelerinden güç veya renk sıcaklığı okunmaz. Pelsan belgesinde belirtildiği gibi ürün kodları renk sıcaklığına, boyuta ve opsiyona göre değişir: her güç, renk sıcaklığı ve gövde boyu ayrı bir koddur. Bu nedenle sipariş, ürün adındaki değerlere değil koda göre verilir. Pelsan Largo LED belgesinde kod satırı bulunan varyantlar:

Değerler Pelsan'ın Largo LED belgesinin kod satırlarından alınmıştır. Bağlantı verilmeyen kodların stok durumu Mutel'den sorulur. Başka bir Pelsan katalog sayfasında aynı kodlar daha düşük akıyla listelenir (109150: 2.000 lm, 109151: 3.600 lm, 109153: 4.200 lm); sipariş öncesinde güncel değer teyit edilir.

Mutel'de ayrıca Largo LED ailesinde şu kodlar listelenir: 109152 (36 W 6500K acil kitli), 109226 (20 W 4000K acil kitli), 109653 (36 W 4000K), 109654 (36 W 4000K acil kitli), 115767 (20 W 6500K acil kitli). Bu kodların ayrı satırı bu belgede bulunmadığından değerleri sipariş öncesinde Mutel'den teyit edilir. Tüm etanj seçenekleri LED etanj armatürler kategorisinde yer alır.

Renk Sıcaklığı, Işık Akısı ve Verim

Pelsan belgesine göre Largo LED ailesi 3000K, 4000K, 6500K renk sıcaklıklarında üretilir; 109150 kodlu bu ürün 6500K, yani beyaz ışık sürümüdür. Beyaz ışık; depo, fabrika, otopark ve saha gibi görsel algının ve dikkat seviyesinin önemli olduğu endüstriyel alanlarda tercih edilir. Daha yumuşak bir ton istenen genel ve ticari alanlarda 4000K gün ışığı seçilir.

Ürün 20 W güçte 2.400 lm ışık akısı verir; etkinlik faktörü 120 lm/W'tır. Renk geri verim indeksi 80'in üzerinde, ışık açısı 160° ve fotobiyolojik risk grubu RG1 olarak verilir. Geniş ışık açısı, raf koridorları ve üretim hatları gibi uzun alanlarda armatürlerin daha düzgün bir aydınlatma dağılımı oluşturmasına yardım eder.

Renk sıcaklığı seçimini anlatan renk sıcaklığı ve Kelvin rehberi ile depo ve fabrikalarda gereken aydınlık düzeylerini anlatan depo ve fabrika aydınlatması EN 12464 rehberi, armatür sayısını planlarken yol gösterir.

IP65 ve IK08: Etanj Gövde Ne Sağlar?

Etanj armatür; toz, nem ve su sıçramasının olduğu ortamlarda kullanılan kapalı gövdeli armatürdür. EN 60529'a göre IP65 sınıfında ilk hane (6) gövdenin toza karşı tam sızdırmaz olduğunu, ikinci hane (5) her yönden gelen su püskürtmesine karşı korunduğunu gösterir. EN 62262'ye göre IK08 ise gövdenin 5 joule darbe enerjisine dayanacak şekilde test edildiğini ifade eder.

Belgeye göre gövde GRP (fiberglass) malzemedendir ve alev koruması 650 °C olarak verilir. Sızdırmazlık için armatür kapağının ve kablo girişinin doğru kapatılması gerekir.

Polikarbonat ve alüminyum gövdelerin hangi ortamda öne çıktığını anlatan alüminyum ve polikarbonat etanj gövde karşılaştırması ile LED etanj ve T8 tüp etanj karşılaştırması, gövde ve ışık kaynağı seçiminde fikir verir.

GRP Gövdenin Üstünlükleri

Largo LED gövdesi GRP (Glass Reinforced Polyester), yani cam elyaf takviyeli polyesterdir. Pelsan belgesi bu malzemenin beş üstünlüğünü şöyle sıralar:

• Yüksek mekanik dayanım
• UV ışınlarından etkilenmeme
• Korozyona karşı paslanmayan yapı
• Yüksek kimyasal dayanım
• 850 °C kızaran tel testinden geçme

Belgenin mekanik tablosunda alev koruması 650 °C olarak verilir; 850 °C değeri malzemenin kızaran tel testine ilişkindir. Bu özellikler, kimyasal etkenlerin veya UV'nin bulunduğu alanlarda GRP gövdeyi öne çıkarır. Belgede polimer enjeksiyon ve paslanmaz çelik mandal seçenekleri ile opal, yarı opal ve şeffaf difüzör seçenekleri de sayılır.

Öne Çıkan Özellikler

• 120 lm/W etkinlik: 20 W güçte 2.400 lm ışık akısı.
• 663 mm gövde: 663 × 85 × 85 mm; kablo tavasına veya sıva üstüne montaj.
• IP65 / IK08: Toza karşı sızdırmaz, su püskürtmesine dayanıklı, darbeye dayanımlı GRP gövde.
• GRP gövde: Yüksek mekanik ve kimyasal dayanım, UV dayanımı, korozyona karşı paslanmayan yapı.
• 6500K beyaz ışık: CRI >80, 160° ışık açısı, fotobiyolojik risk grubu RG1.
• Verimli elektronik: 220–240 V AC, güç faktörü >0,95, sınıf I.
• Uzun ömür: Sistem ömrü >50.000 saat; çalışma sıcaklığı -20 °C ile +45 °C.

Kullanım Alanları

• Otopark ve servis alanları: Araç servisi ve otopark gibi nemli ve tozlu alanlarda sıralı hat
• Kimyasal ve korozif ortamlar: GRP gövdenin kimyasal dayanımı ve korozyona karşı yapısının öne çıktığı alanlar
• Depo ve fabrika alanları: Toz ve nemin bulunduğu raf koridorları ve üretim hatları
• Yarı açık alanlar: GRP gövdenin UV dayanımından yararlanılan saçak altı ve yükleme rampaları
• Kısa gövde gereken hacimler: Pano odası, merdiven sahanlığı ve raf altı gibi 663 mm gövdenin sığdığı alanlar

• Elektriksel koruma sınıfı I'dir; armatürün koruma iletkeni (topraklama) mutlaka bağlanır.
• Çalışma sıcaklığı -20 °C ile +45 °C aralığındadır; daha soğuk dondurucu depolar için ailenin Frozen seçeneği değerlendirilir.
• Patlayıcı ortam (Ex) bölgelerinde kullanılmaz; bu alanlar için Ex-proof sertifikalı etanj armatür seçilir.
• Belgede DALI, 1-10 V ile 1 saat ve 3 saat acil kit opsiyon olarak işaretlidir; ürün kodu opsiyona göre değiştiğinden opsiyonlu sürüm ayrı kodla sipariş edilir.
• Teknik değerler çalışma koşullarına bağlı olarak ±%7 toleranslıdır.

Patlayıcı ortamlar için uygun seçenekler exproof etanj armatürleri kategorisinde listelenir.

109150 ile Aydınlatma Planı

2.400 lm ile bu kod dar koridor, teknik oda ve küçük hacimlere uygundur; armatür başına ışık akısı düşük kaldığı için geniş alanlarda armatürler daha sık aralıkla yerleştirilir. 663 mm gövdeyle 30 metrelik kesintisiz bir hatta yaklaşık 45 armatür sığar. Aşağıdaki örnek senaryolar, 109150 için kaba bir başlangıç adedi ve enerji tüketimi verir:

Adet hesabında kullanım ve bakım katsayılarının çarpımı 0,5, yıllık enerjide günde 12 saat tam güçte çalışma kabul edilmiştir. Hedef değerler örnektir; gerçek gereksinim ve kesin adet, tavan yüksekliği, yüzey yansımaları ve yerleşime göre aydınlatma hesabıyla belirlenir.

Montaj ve Devreye Alma

1. Montaj öncesinde besleme hattını enerjisiz hâle getirin ve gerilim olmadığını ölçerek doğrulayın.
2. Armatürü kablo tavasına veya sıva üstü montaj yüzeyine yerleştirin; 663 mm gövde boyunu ve askı noktalarını önceden işaretleyin.
3. Besleme kablosunu armatürün kablo girişinden geçirin ve girişin sızdırmazlığını sağlayın.
4. Faz, nötr ve koruma iletkenini (topraklama) bağlantı klemenslerine bağlayın; sınıf I armatürde topraklama bağlantısı atlanmaz.
5. Difüzörü tam oturacak şekilde kapatın; IP65 koruması kapağın doğru kapanmasına bağlıdır.
6. Enerji verip armatürün yandığını kontrol edin; ortam ölçümünü aydınlatma hesabındaki hedef değerlerle karşılaştırın.
